Шлейф матрицы Acer M5-581, M5-581T, M5-581TG

Конечно, вот подробное описание шлейфа матрицы для серии ноутбуков Acer Aspire M5-581, основанное на общей для этих моделей конструкции.

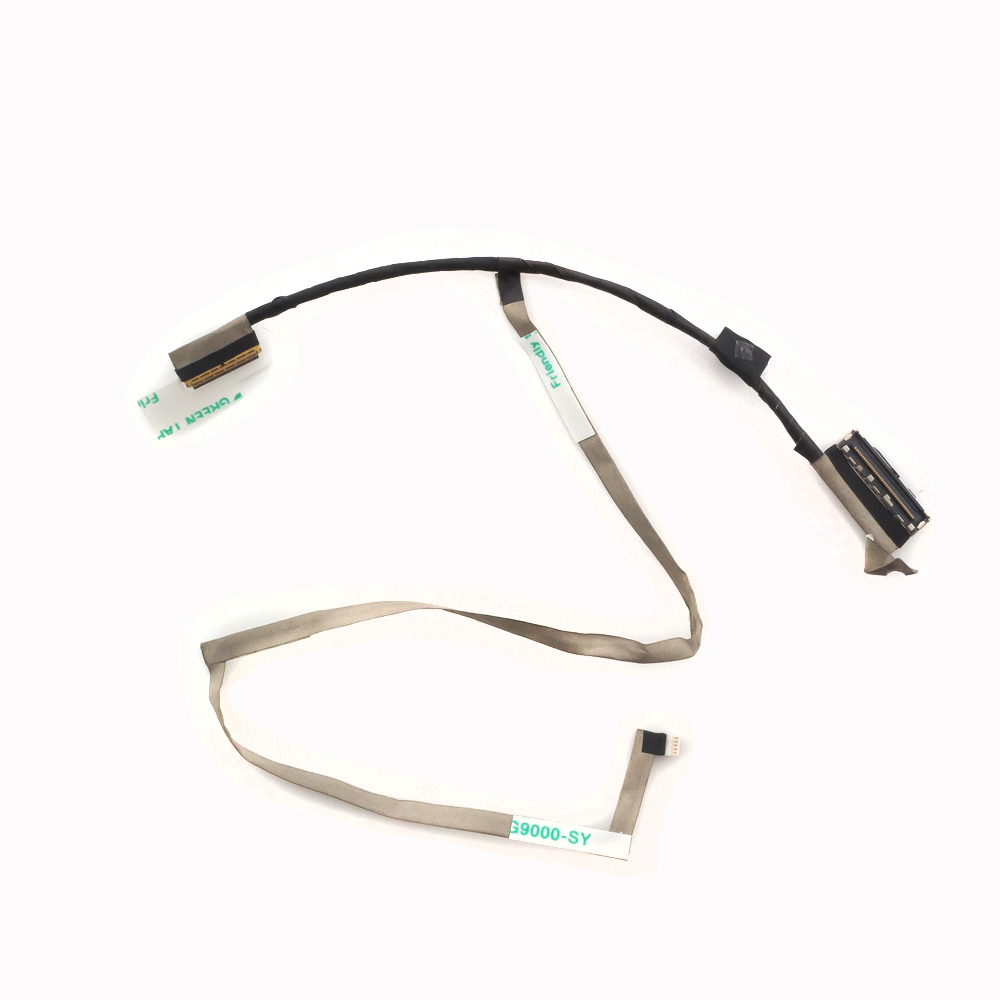

Описание шлейфа матрицы для Acer Aspire M5-581 (M5-581T, M5-581TG)

Основная функция: Этот шлейф (flex cable) является критически важным элементом, соединяющим материнскую плату ноутбука с жидкокристаллической матрицей (экраном). Он отвечает за передачу:

• Видеосигнала от интегрированной или дискретной видеокарты к дисплею.
• Сигналов управления для подсветки матрицы (включая питание инвертора или непосредственно LED-ленты).
• Данных от веб-камеры (обычно расположенной над экраном) к материнской плате.
• Сигналов антенн Wi-Fi и Bluetooth (если они проложены вдоль крышки экрана).

Конструкция и особенности:

• Представляет собой гибкий плоский кабель из полиимидной пленки с нанесенными проводниками.
• Имеет разъемы на обоих концах: один для подключения к материнской плате (обычно около петли поворота экрана), второй — к самой матрице.
• В моделях серии M5-581 шлейф, как правило, проходит через шарнир (петлю) крышки, что делает его уязвимым к повреждениям из-за постоянных изгибов при открывании и закрывании ноутбука.
• Повреждение шлейфа — одна из самых частых причин проблем с изображением: артефакты, горизонтальные/вертикальные полосы, мерцание, отсутствие изображения при работающей подсветке или полный черный экран.

Технические характеристики (типичные для данной модели)

• Тип разъема материнской платы: 40-контактный разъем типа eDP (Embedded DisplayPort) — это наиболее вероятный стандарт для данного поколения ноутбуков. Возможен также 30-контактный LVDS, но eDP более характерен.
• Тип разъема матрицы: Зависит от конкретной установленной матрицы. Совпадает с разъемом на самой матрице.
• Длина: Приблизительно 25-35 см (зависит от точного расположения разъема на материнской плате).
• Конфигурация: Часто объединяет в одном шлейфе каналы для дисплея, веб-камеры и антенн.
• Ключевая особенность: Проходит через шарнирный механизм.

Парт номера (Part Numbers)

Важно: Номер детали может незначительно отличаться в зависимости от модификации (M5-581T, M5-581TG), установленной матрицы и региона. Номер на самом шлейфе — самый надежный ориентир.

Наиболее распространенные и вероятные парт-номера:

• DC020016B00 (или DC020016B00S)
• DC020016B10
• 48.49V01.001 (или 48.49V01.001S)
• 48.49V01.011
• 60.HYV02.001

Где найти номер:

1. На самой детали — номер нанесен на коричневой или желтой полиимидной поверхности шлейфа.
2. В сервисных мануалах Acer.
3. На сайтах продавцов запчастей, где часто указывается совместимость.

Совместимые модели ноутбуков

Шлейф совместим в первую очередь со следующими моделями, так как они имеют идентичную или крайне схожую конструкцию корпуса и расположение компонентов:

• Acer Aspire M5-581T (часто с сенсорным экраном)
• Acer Aspire M5-581TG (с дискретной видеокартой NVIDIA GeForce)
• Acer Aspire M5-581 (базовая модель)

Важное примечание по совместимости: При заказе шлейфа критически важно знать точную модель вашего ноутбука и, желательно, парт-номер установленной матрицы. Разные ревизии ноутбука могут использовать разные матрицы (от разных производителей: AUO, LG, Samsung и т.д.), а под них могут быть предназначены шлейфы с немного разными разъемами или распиновкой.

Рекомендация: Перед покупкой:

1. Разберите ноутбук и аккуратно извлеките старый шлейф, чтобы переписать номер с него.
2. Или найдите парт-номер матрицы (обычно на ее обратной стороне на наклейке, например, B156XTN02.1, LP156WD1-TLA1 и т.п.) и ищите шлейф, совместимый с этой конкретной матрицей для Acer M5-581.
3. Используйте для поиска как полное имя модели ноутбука, так и парт-номера из списка выше.

Использование несовместимого шлейфа может привести к отсутствию изображения, повреждению подсветки или выходу из строя материнской платы или матрицы.
