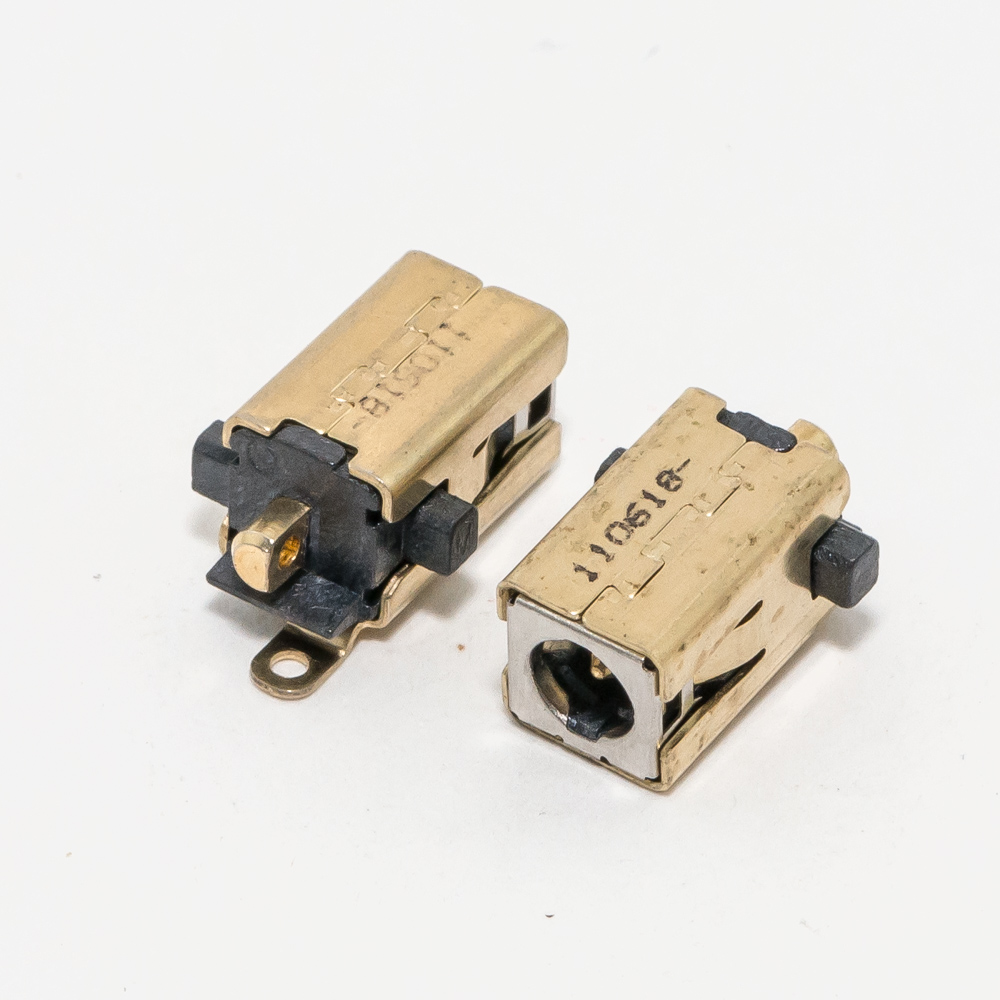

Разъем питания для Acer Iconia A100

Артикул: 3905296

в наличии: 16шт.

цена: 102

цена актуальна на: 06.07.2023

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание Разъем питания для Acer Iconia A100

Конечно, вот подробное описание разъема питания для планшета Acer Iconia Tab A100.

Общее описание

Разъем питания для Acer Iconia Tab A100 — это специализированный порт для зарядки встроенного аккумулятора и одновременного подключения к док-станции (опционально). Это не стандартный Micro-USB, который использовался в то время для передачи данных и зарядки многих телефонов. Acer использовала проприетарный (фирменный) разъем, который обеспечивает более надежное соединение с док-станциями и, возможно, более высокий ток зарядки.

Тип: Проприетарный (фирменный) разъем Acer.
Внешний вид: Плоский, симметричный, порт типа "щель" с контактами внутри. Штекер кабеля также плоский.
Основная функция: Зарядка аккумулятора планшета.
Дополнительная функция: Обеспечение соединения с официальными док-станциями Acer для зарядки и синхронизации (например, через USB-хост на док-станции).

Технические характеристики

Входное напряжение (для зарядного устройства): 100-240V AC (стандартная сеть).
Выходное напряжение зарядного устройства: 12V DC — это ключевая характеристика. Большинство стандартных зарядок для смартфонов того времени выдавали 5V.
Выходной ток зарядного устройства: 1.5A (1500 мА).
Разъем на кабеле: Проприетарный плоский штекер для планшета.
Разъем на блоке питания: Обычно круглый штекер (коаксиальный) диаметром 3.5 мм с положительным полюсом на внутреннем контакте (+).
Мощность: 12V * 1.5A = 18W.

Важное предупреждение: Использование зарядного устройства с неподходящими параметрами (особенно с напряжением, отличным от 12V) может привести к невозможности зарядки или повреждению планшета.

Парт-номера (Part Numbers)

Оригинальные и совместимые аксессуары можно найти по следующим номерам:

1. Оригинальное зарядное устройство Acer в сборе (кабель + блок):

Acer P/N: 39.01N05.001 (самый распространенный номер для оригинального ЗУ)
Модель на блоке: ADS-40FSG-12 120150RU или аналогичная (производитель Delta).
Также может встречаться: EADP-12NB B или EADP-12NB A.

2. Сам разъем/порт на материнской плате планшета:

Запасная часть, обычно не продается отдельно как аксессуар, а только в составе шлейфа или материнской платы.
В ремонте может обозначаться как "Разъем зарядки A100" или "Гнездо зарядки A100".

3. Кабель питания (от блока к планшету):

Часто продается отдельно под названием "Замена кабеля питания для Acer Iconia A100".
С одной стороны — плоский проприетарный штекер, с другой — коаксиальный штекер 3.5мм.

Совместимые модели Acer

Данное зарядное устройство и разъем используются не только для A100. Они подходят для целого семейства планшетов Acer того же поколения:

Acer Iconia Tab A100 (7-дюймовый, модели с 8GB/16GB)
Acer Iconia Tab A101 (модель A100 с поддержкой 3G/4G мобильных сетей)
Acer Iconia Tab A110 (прямой преемник A100, также 7-дюймовый на Tegra 3. Важно: A110 использует такое же зарядное устройство 12V/1.5A, но сам разъем на планшете — это уже стандартный Micro-USB. Для A110 нужен переходник или оригинальный кабель с Micro-USB).
Acer Iconia Tab A200 (10-дюймовый планшет. Использует абсолютно такое же зарядное устройство — 12V/1.5A с таким же разъемом. Это наиболее частая модель для взаимозаменяемости).
Acer Iconia Tab A500 и A501 (более ранние 10-дюймовые модели. Внимание! Хотя разъем внешне похож, A500/A501 используют зарядное устройство на 19V. Их нельзя использовать с A100/A200, это может вывести устройство из строя).

Краткая таблица совместимости

Рекомендация: При покупке замены всегда проверяйте выходные параметры (Output: 12V — 1.5A) и внешний вид штекера. Лучше всего иметь при себе старое устройство для сравнения.
