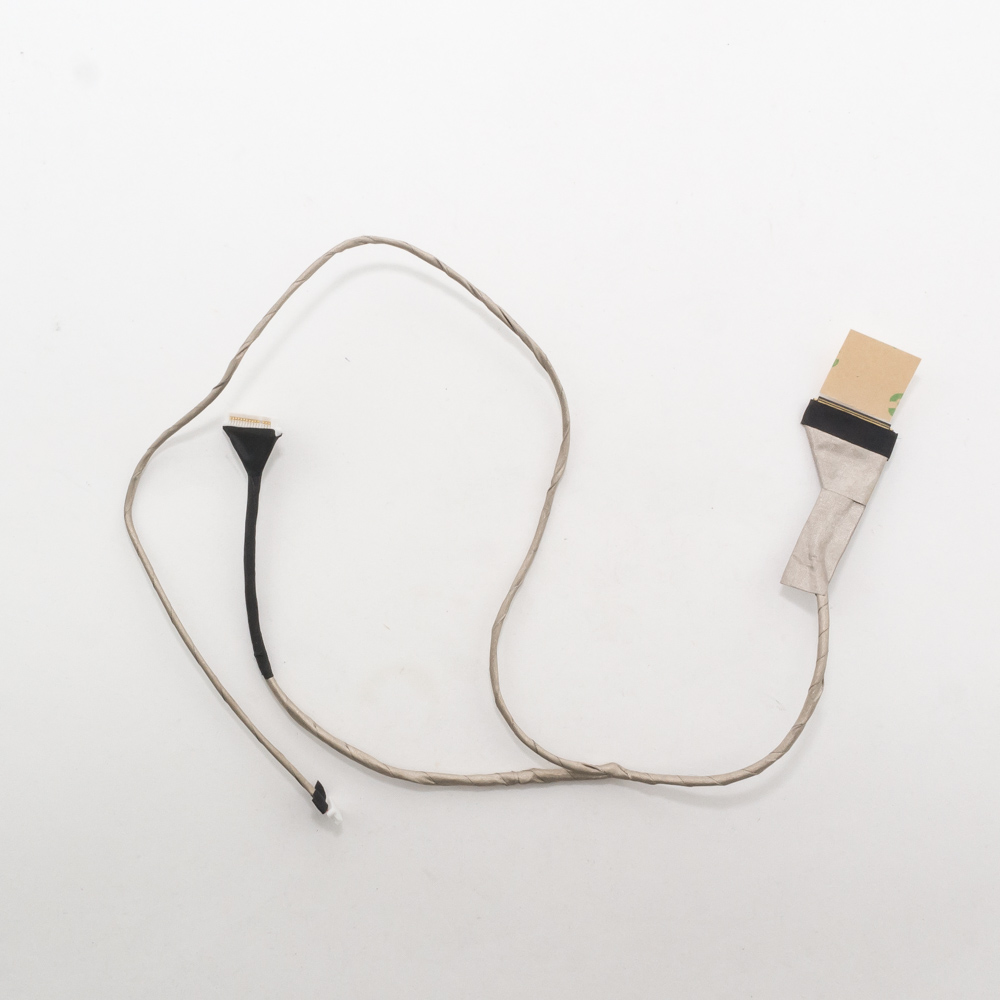

Шлейф матрицы Toshiba C600, C640, C645

Отличный вопрос. Шлейф матрицы для серии Toshiba Satellite C600, C640, C645 — это критически важный компонент, и разобраться в его совместимости бывает непросто из-за большого количества модификаций.

Описание и назначение

Шлейф матрицы (LCD cable, LVDS cable) — это гибкий плоский кабель, соединяющий материнскую плату ноутбука с дисплеем (матрицей). Он отвечает за передачу:

• Видеосигнала от видеокарты (интегрированной или дискретной) к матрице.
• Сигналов управления подсветкой матрицы.
• Питания для подсветки матрицы (через инвертор или напрямую, если матрица с LED-подсветкой).

Основная проблема совместимости в сериях C600/C640/C645: Эти серии выпускались с разными типами матриц (разрешение, технология подсветки) и разными видеокартами, что привело к использованию шлейфов с разным количеством контактов и распиновкой.

Технические характеристики и типы шлейфов

Ключевой параметр — количество контактов (пинов) на каждом из двух разъемов шлейфа:

1. Разъем на стороне материнской платы (обычно меньший).
2. Разъем на стороне матрицы (обычно больший).

Для серий C600/C640/C645 встречаются три основных типа:

1. Шлейф на 30+1 pin (материнская плата) и 40 pin (матрица).

   • Характеристики: Самый распространенный тип. Предназначен для матриц с CCFL-подсветкой (лампа). Для работы такой матрицы требуется отдельный инвертор (маленькая плата, преобразующая напряжение), который также подключается к этому шлейфу.
   • Как отличить: В ноутбуке есть отдельная плата инвертора, прикрученная к нижней части матрицы.

2. Шлейф на 30+1 pin (материнская плата) и 40 pin EDP (матрица).

   • Важно: Несмотря на одинаковое количество пинов, этот шлейф НЕСОВМЕСТИМ с предыдущим типом! Он предназначен для более поздних матриц с LED-подсветкой. Разъем на матрице имеет другую распиновку (EDP — Embedded DisplayPort).
   • Как отличить: Ноутбук не имеет отдельного инвертора. Подсветка питается напрямую от шлейфа.

3. Шлейф на 40 pin (материнская плата) и 40 pin (матрица).

   • Характеристики: Используется в моделях с определенными конфигурациями видеокарт (чаще дискретных) и, как правило, также с LED-матрицами.
   • Как отличить: Необходимо посчитать контакты на разъеме на материнской плате.

ВНИМАНИЕ: Визуально шлейфы могут выглядеть очень похоже. Гарантированно определить тип можно только: 1) разобрав ноутбук и посчитав пины, 2) зная точную модель ноутбука и модель установленной матрицы.

Парт-номера (P/N) оригинальных шлейфов

Оригинальные номера запчастей Toshiba обычно начинаются с G0000 или 9H.. Вот некоторые из известных номеров для этой серии:

• G000061700 — один из самых распространенных номеров для шлейфов CCFL (30+1 to 40 pin).
• 9H.LCDCM.001 — еще один распространенный оригинальный номер.
• 9H.LCDCM.002
• 9H.LCDCM.003
• LK628-0B0A / LK6280B0A — номер компонента на самом шлейфе (часто от производителя LiteOn).
• 0B0A — короткий код, который также часто указывается на шлейфе.

Важно: Один и тот же парт-номер (например, G000061700) мог поставляться в разных ревизиях и быть физически несовместимым. Всегда требуется проверка по количеству пинов и расположению замков.

Совместимые модели ноутбуков (серии)

Шлейфы в рамках одного типа взаимозаменяемы для следующих серий и подсерий:

• Toshiba Satellite C600
  • C600D, C600-1D9, C600-1DN, C600-1DW, C600-1G0, C600-1GE, C600-1GG, C600-1GH, C600-1GK, C600-1HL, C600-1HM, C600-1J2R, C600-1JR, C600-1JS, C600-1JV, C600-1JX, C600-1JZ и другие.
• Toshiba Satellite C640
  • C640D, C640-10J, C640-10L, C640-10M, C640-10Q, C640-10U, C640-10V, C640-10X, C640-10Z, C640-111, C640-11C, C640-11E, C640-11G, C640-11J, C640-11L, C640-11M, C640-11Q, C640-11R, C640-11V, C640-11X и другие.
• Toshiba Satellite C645
  • C645D, C645-10J, C645-10Q, C645-10U, C645-10V, C645-10X, C645-111, C645-11C, C645-11E, C645-11G, C645-11J, C645-11L, C645-11Q, C645-11R, C645-11V, C645-11X и другие.
• Toshiba Satellite Pro C600
• Toshiba Satellite L600 / L630 / L635 / L640 / L645 — многие модели этих серий используют аналогичные или идентичные шлейфы.
• Некоторые модели серий Toshiba Equium (для рынка ЕС).

Критически важная инструкция по подбору

Чтобы не ошибиться при покупке, сделайте следующее:

1. Определите точную модель ноутбука. Она указана на шильдике на дне (например, PSAW3E-01H00JRU или PSCBXE-00L00GRU).
2. Разберите ноутбук и извлеките старый шлейф.
3. Сфотографируйте его крупно, особенно оба разъема.
4. Посчитайте количество контактов (пинов) на каждом разъеме.
5. Найдите номер на самом шлейфе (например, LK628-0B0A, 0B0A, 684081-001 и т.д.).
6. Определите тип подсветки матрицы (CCFL+инвертор или LED).
7. При покупке нового шлейфа используйте для поиска:
   • Полную модель ноутбука + фразу "LCD cable".
   • Номер со старого шлейфа.
   • ОБЯЗАТЕЛЬНО сверьте количество пинов и внешний вид разъемов по фото продавца.

Следуя этой инструкции, вы с высокой вероятностью подберете совместимый шлейф для вашего Toshiba Satellite C600/C640/C645.
