Шлейф матрицы Acer Aspire 5515, E620

Отличный выбор для ремонта! Acer Aspire 5515 с процессором AMD Athlon 64 X2 (в частности, модель QL-62, которая часто обозначается как E620) — это классический ноутбук конца 2000-х годов. Его шлейфы — частая точка отказа из-за постоянного открывания/закрывания крышки.

Вот подробное описание, характеристики и данные по запчастям.

Описание и роль шлейфа в Acer Aspire 5515 (E620)

В ноутбуке Acer Aspire 5515 под общим термином "шлейф" обычно подразумевают два самых важных и часто выходящих из строя шлейфа:

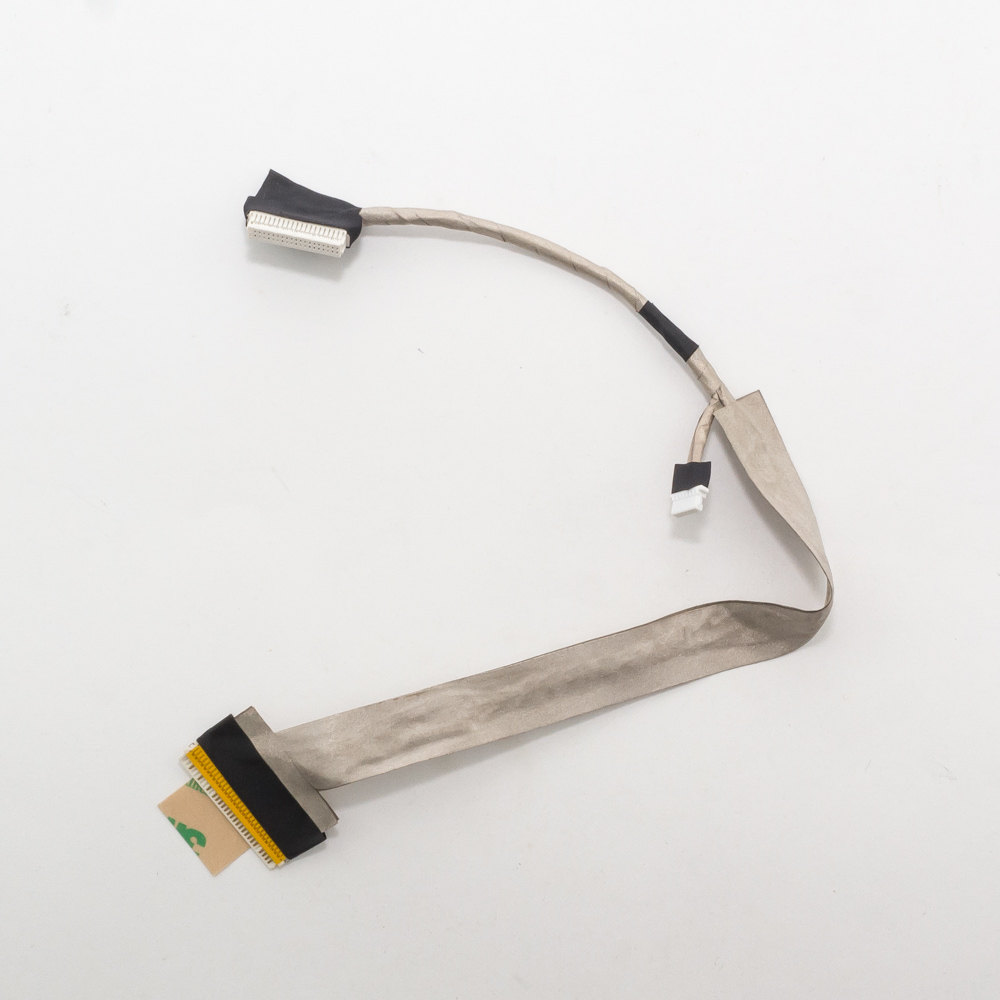

1. Шлейф матрицы (LCD-кабель, LVDS-кабель) — это плоский гибкий кабель, соединяющий материнскую плату с жидкокристаллической матрицей (экраном). Он передает:

   • Видеосигнал от видеоконтроллера (в данном случае встроенного в чипсет AMD M780G) на матрицу.
   • Сигналы управления подсветкой (на инвертор или, реже, прямо на LED-подсветку в некоторых модификациях).
   • Питание на инвертор и подсветку.

2. Шлейф веб-камеры и микрофонов — часто идет в одном шлейфовом "пакете" или рядом с шлейфом матрицы, так как веб-камера расположена в верхней рамке экрана.

Типичные признаки неисправности шлейфа матрицы:

• Искаженное изображение, полосы на экране, "артефакты".
• Мерцание или полное пропадание картинки при изменении угла наклона крышки.
• Экран темный, но подсветка работает (видно тусклое изображение с фонариком).
• Изображение пропадает, но индикатор питания жесткого диска показывает, что система работает.

Технические характеристики шлейфа матрицы

• Тип разъема: Стандартный LVDS (Low-Voltage Differential Signaling) разъем.
• Количество контактов (пинов): Наиболее распространенный вариант для этой модели — 30-pin (30 контактов). Внимание! Существуют модификации с матрицами разных производителей, поэтому возможен и другой разъем (например, 40-pin). Крайне важно разобрать ноутбук и визуально пересчитать контакты на старом шлейфе или на разъеме на матрице.
• Длина: Приблизительно 25-30 см, в зависимости от точного расположения разъемов.
• Конфигурация: Обычно это один широкий плоский кабель. К нему может быть прикреплен (проложен параллельно) отдельный тонкий шлейф для веб-камеры (4-5 pin).

Парт-номера (Part Numbers) и артикулы

Оригинальные номера запчастей от Acer найти сложно, так как шлейфы часто поставлялись производителям матриц. При поиске в интернет-магазинах (AliExpress, eBay, магазины запчастей) используйте следующие ключевые артикулы и описания:

• Универсальный артикул для поиска: 30 pin LVDS cable for Acer Aspire 5515
• Более точный запрос: LCD Cable for Acer Aspire 5515 5535 5536 5735 5735Z 5735ZG
• Ориентировочный парт-номер (может отличаться): DC020016D00, 48.49H03.001, 48.49H03.021
• По модели матрицы: Самый надежный способ — определить модель матрицы (наклейка на ее задней стороне, например, B156XW02 V.5, LTN156AT01 и т.д.) и искать шлейф, совместимый с этой конкретной матрицей и ноутбуком Acer 5515.

Совместимые модели ноутбуков Acer

Шлейф матрицы от Aspire 5515 часто совместим с другими моделями на той же платформе и с аналогичным корпусом (шасси). Основной список:

• Acer Aspire 5515 (все модификации: 5515-842G16Mi, 5515-862G25Mi и т.д.)
• Acer Aspire 5517
• Acer Aspire 5535
• Acer Aspire 5536
• Acer Aspire 5536G
• Acer Aspire 5735
• Acer Aspire 5735Z
• Acer Aspire 5735ZG
• Acer Aspire 5738G (требует проверки)
• Acer Extensa 5635 (частичная совместимость, требуется проверка)

❗ Важное предупреждение: Перед покупкой обязательно:

1. Разберите ноутбук и извлеките старый шлейф. Сфотографируйте его, особенно разъемы.
2. Пересчитайте количество контактов (например, 30 или 40).
3. Сравните форму и расположение разъемов с фотографиями продавца.
4. Уточните у продавца совместимость именно для вашей модели.

Удачи в ремонте! Этот ноутбук вполне заслуживает второго life благодаря относительно простому апгрейду (оперативная память, SSD) и ремонту.
