Разъем питания для Toshiba Satellite 1105

Отличный вопрос! Разъем питания для ноутбуков Toshiba Satellite 1105 — это специфичный компонент, и его поиск может быть затруднен из-за возраста модели. Вот подробное описание и вся необходимая информация.

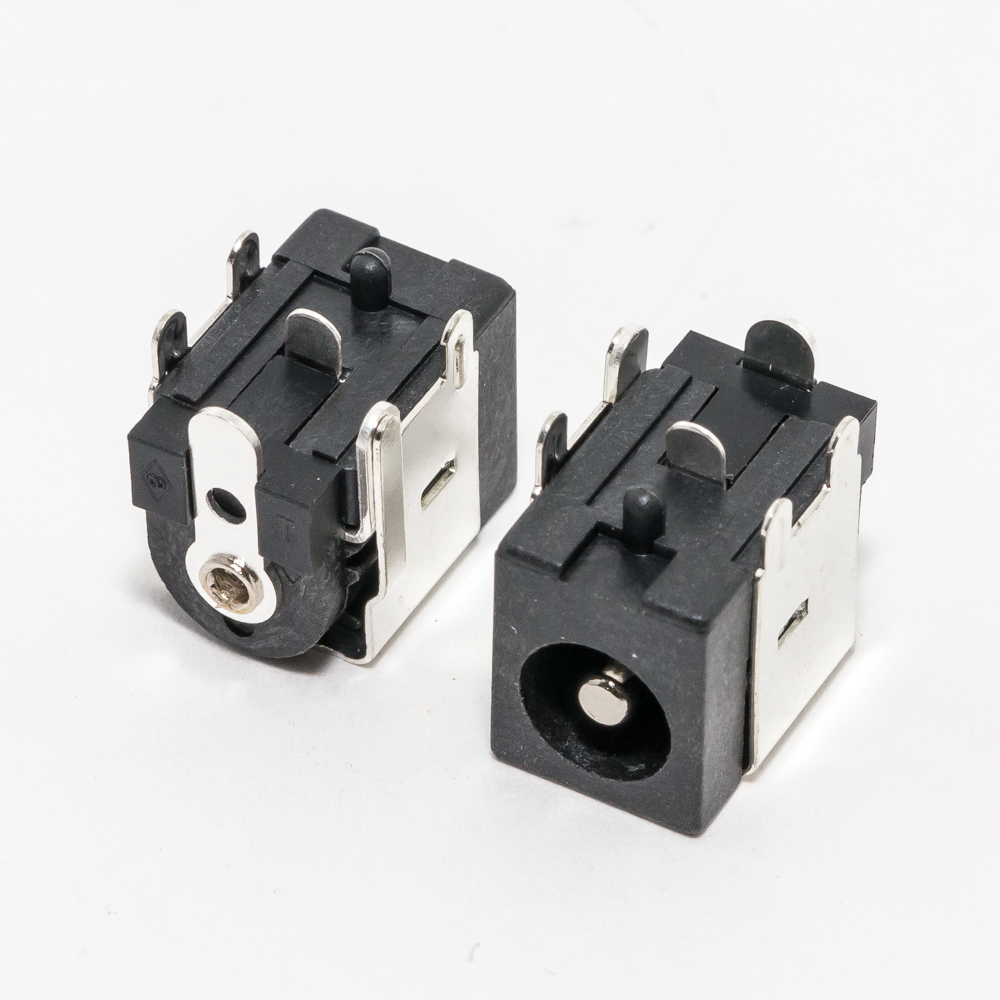

Описание разъема питания (DC Power Jack) для Toshiba Satellite 1105

Это внутренний разъем (гнездо), который припаивается к материнской плате ноутбука. Его основная функция — передача постоянного тока от внешнего блока питания (адаптера) к электронным компонентам ноутбука. Со временем он может разболтаться, сломаться или отпаяться из-за механических нагрузок (частого подключения/отключения кабеля), что приводит к проблемам с зарядкой или включением устройства.

Типичные признаки неисправности:

• Ноутбук заряжается только при определенном положении штекера.
• Необходимо пошевелить штекер, чтобы началась зарядка.
• Ноутбук не заряжается и не включается от сети, хотя индикатор на блоке питания горит.
• Искры или треск при подключении штекера.

Технические характеристики

1. Тип разъема: Внутренний, монтируемый на плате (panel mount, DC jack).
2. Форма и распиновка: Стандартный цилиндрический разъем (coaxial DC connector). Для серии Satellite 110x использовался разъем с центральным положительным контактом (+) и внешним отрицательным (-).
3. Размер (критический параметр): 5.5 мм x 2.5 мм. Это внешний диаметр штекера (5.5 мм) и диаметр внутреннего отверстия (2.5 мм). Внимание! Это самый распространенный размер для Toshiba того периода, но всегда лучше перепроверить.
4. Количество контактов: Как правило, 3 контакта:
   • Центральный штырь (+).
   • Внешняя гильза/цилиндр (-).
   • Третий контакт (обычно средний) — это контакт идентификации. Он сообщает ноутбуку, что подключен оригинальный блок питания нужной мощности. При его отсутствии или неисправности ноутбук может не запускаться, даже если напряжение подается.
5. Монтаж: Для пайки на материнскую плату. Часто имеет дополнительные «усики» для механической фиксации на плате.

Парт-номера (Part Numbers)

Оригинальные каталожные номера Toshiba найти сложно. Разъемы обычно ищут по:

• Универсальным артикулам производителей компонентов.
• Номерам, используемым на популярных маркетплейсах (AliExpress, eBay).

Самые распространенные и подходящие парт-номера:

• PJ-002A (или PJ002A) — один из самых вероятных кандидатов.
• PJ-002B (может иметь небольшие отличия в длине контактов).
• PJ-003 (также подходит для многих моделей Toshiba).
• Laptop DC Jack 5.5x2.5mm with pin (описание по характеристикам).
• По запросу "Toshiba Satellite 1105 DC jack" или "DC Jack for Toshiba PA3098U" (код блока питания).

Как искать: Вбейте в поиск на AliExpress или eBay комбинации: PJ-002A Toshiba, DC jack 5.5 2.5 3 pin Toshiba.

Совместимые модели Toshiba

Разъем с характеристиками 5.5x2.5мм, 3-pin использовался в огромном количестве ноутбуков Toshiba начала-середины 2000-х. Он подходит не только для Satellite 1105.

Основной список совместимых моделей:

• Toshiba Satellite 1100, 1105, 1110, 1115
• Toshiba Satellite A10, A15, A20, A25
• Toshiba Satellite A30, A35, A40, A45
• Toshiba Satellite A50, A55, A60, A65
• Toshiba Satellite M30, M35
• Toshiba Satellite P30, P35
• Toshiba Tecra A2, A3, A4, A5
• Toshiba Tecra M2, M3, M4, M5
• Toshiba Portege A100, M100
• И многие другие модели, выпущенные в тот же период.

Важное примечание: Перед покупкой обязательно визуально сравните фотографию старого разъема (желательно выпаянного) с фотографией нового. Обращайте внимание на:

1. Геометрию пластикового корпуса.
2. Расположение и длину металлических контактов для пайки.
3. Наличие и положение третьего (идентификационного) контакта.

Рекомендации по замене

1. Не пытайтесь отремонтировать пайку, если разъем физически сломан. Его нужно менять.
2. Замена требует навыков пайки. Контакты плотно припаяны к многослойной плате. Если вы не уверены в своих силах, лучше обратиться в сервисный центр.
3. При покупке берите 2-3 штуки, так как они недорогие, а в процессе пайки можно допустить ошибку.
4. Проверьте блок питания. Перед разборкой ноутбука убедитесь, что сам блок питания выдает нужное напряжение (обычно 15V для этих моделей) и его штекер не разболтан.

Удачи в ремонте!
