Энкодер E6D-CWZ2C 2000P/R

Описание энкодера E6D-CWZ2C 2000P/R

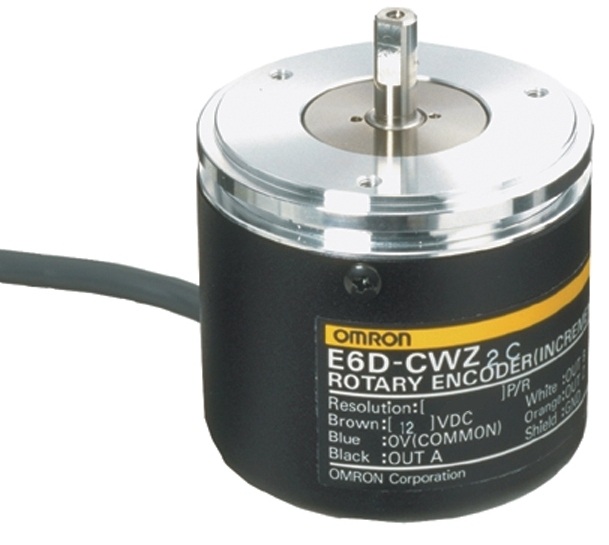

Энкодер E6D-CWZ2C 2000P/R – это инкрементальный роторный энкодер с разрешением 2000 импульсов на оборот (P/R), выпускаемый компанией Omron. Он предназначен для точного измерения угла поворота, скорости и направления вращения вала в промышленных автоматизированных системах.

Энкодер оснащён оптическим датчиком и выходными сигналами A, B, Z (индексный импульс) с дифференциальной передачей (линейные драйверы RS-422), что обеспечивает высокую помехоустойчивость в условиях электромагнитных помех.

Технические характеристики

| Параметр | Значение | |-------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 2000 импульсов/оборот (P/R) | | Выходной сигнал | Линейный драйвер (RS-422), A, /A, B, /B, Z, /Z | | Напряжение питания | 5 В ±5% (4.75–5.25 В) | | Потребляемый ток | ≤ 100 мА | | Макс. скорость вращения | 6000 об/мин | | Защита от помех | Встроенный фильтр, дифференциальные выходы | | Механическая нагрузка | Осевая: ≤ 20 Н, радиальная: ≤ 30 Н | | Класс защиты | IP50 (пылезащищённый) | | Рабочая температура | –10°C до +70°C | | Материал корпуса | Алюминий | | Вес | ~200 г |

Парт-номера и совместимые модели

Аналоги и парт-номера Omron:

• E6D-CWZ2C (базовая модель, 2000 P/R)
• E6D-CWZ1C (1000 P/R)
• E6D-CWZ3C (3000 P/R)
• E6D-CWZ1G (1000 P/R, выход Open Collector)
• E6D-CWZ2G (2000 P/R, выход Open Collector)

Совместимые модели других производителей:

• Autonics E50S8-2000-3-T-24
• Hengstler RI58-O/2000EK.42KB
• Pepperl+Fuchs DFS60B-S1PA20000
• Kübler 05.2400.1122.1024

Энкодер E6D-CWZ2C 2000P/R подходит для замены аналогичных моделей с интерфейсом RS-422 и может использоваться в станках ЧПУ, робототехнике, системах позиционирования и автоматизации.

Если требуется другой тип выхода (HTL, TTL, Open Collector), можно рассмотреть альтернативные модели серии E6C2, E6B2 или E6H.
