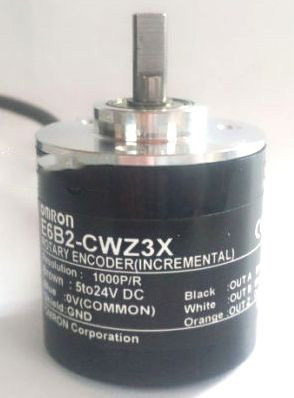

Энкодер E6B2-CWZ3X 3000P/R

Описание энкодера E6B2-CWZ3X 3000P/R

Энкодер E6B2-CWZ3X 3000P/R — это инкрементальный энкодер с оптическим датчиком, предназначенный для точного измерения углового положения, скорости и направления вращения вала. Модель отличается высокой надежностью и широко применяется в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих точного позиционирования.

Основные особенности:

• Тип: Инкрементальный (относительный) энкодер
• Разрешение: 3000 импульсов на оборот (P/R)
• Выходной сигнал: A, B, Z (с индексным импульсом)
• Фазы сигнала: 90° смещение (квадратурный выход)
• Тип выходного каскада: Линейный драйвер (Line Driver, дифференциальный выход RS422)
• Напряжение питания: 5 В ±5%
• Максимальная частота вращения: 6000 об/мин
• Крутящий момент на валу: ≤ 0.098 Н·м
• Степень защиты: IP50 (защита от пыли)
• Температурный диапазон: -10°C ~ +70°C
• Материал корпуса: Металл (алюминиевый сплав)
• Тип вала: Сплошной вал (6 мм) с возможностью крепления муфты
• Размеры: Ø38 мм × 50 мм (диаметр × длина)
• Вес: ~200 г

Парт-номера и совместимые модели

Аналогичные модели от Omron:

• E6B2-CWZ3E (открытый коллектор, NPN)
• E6B2-CWZ6C (3000 P/R, выход Push-Pull)
• E6B2-CWZ5B (1000 P/R, Line Driver)

Совместимые модели других производителей:

• Autonics – E40HB-1000-3-T-24 (1000 P/R, Line Driver)
• SICK – DFS60B-S1EA30000 (инкрементальный, 3000 P/R)
• Baumer – HOG 10 1000P PR Q01 (1000 P/R, RS422)
• Pepperl+Fuchs – ENV58P-H2AB 3000P/R (аналог с Line Driver)

Кросс-номер для заказа:

• Omron E6B2-CWZ3X 3000P/R (оригинальный артикул)
• Omron E6B2-CWZ3X 3000P (вариант без Z-импульса)

Применение

Энкодер E6B2-CWZ3X 3000P/R используется в:

• станках с ЧПУ (управление шпинделем, подача осей),
• робототехнике (датчики обратной связи сервоприводов),
• упаковочных машинах,
• текстильном оборудовании,
• системах автоматизации конвейеров.

Подключение и совместимость

• Выход Line Driver (RS422) совместим с большинством ПЛК (Siemens, Mitsubishi, Allen-Bradley) и ЧПУ (Fanuc, Haas).
• Для подключения к микроконтроллеру (Arduino, STM32) может потребоваться преобразователь сигнала (например, MAX485).

Если вам нужна дополнительная информация по аналогам или спецификациям, уточните параметры замены.
