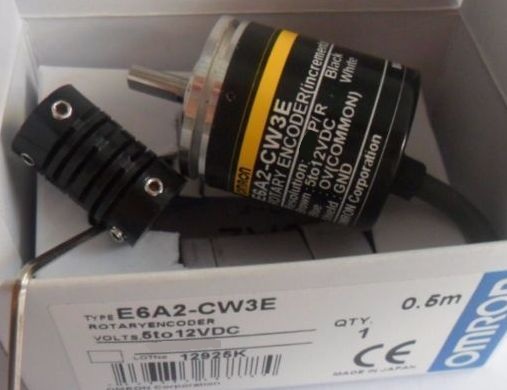

Энкодер E6A2-CW3E 100P/R

Описание энкодера E6A2-CW3E 100P/R

Энкодер E6A2-CW3E 100P/R – это инкрементальный роторный энкодер от компании Omron, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, компактными размерами и устойчивостью к воздействию внешних факторов, что делает ее применимой в промышленной автоматизации, станкостроении, робототехнике и других областях.

Основные особенности:

• Инкрементальный выход (A, B, Z-фаза)
• Разрешение 100 импульсов на оборот (P/R)
• Выходной сигнал: линейный (двухтактный)
• Корпус: компактный, с креплением на вал
• Напряжение питания: 5–12 В постоянного тока
• Защита от помех и вибраций

Технические характеристики E6A2-CW3E 100P/R

| Параметр | Значение | |-------------------------|----------| | Тип энкодера | Инкрементальный, роторный | | Разрешение | 100 импульсов/оборот (P/R) | | Выходной сигнал | Двухтактный (Line Driver), A, B, Z (индекс) | | Напряжение питания | 5–12 В DC (±10%) | | Потребляемый ток | ≤ 70 мА | | Макс. частота | 100 кГц | | Фазовый сдвиг | 90° ±30° (A и B) | | Тип вала | Сплошной, Ø6 мм | | Крутящий момент | ≤ 0.098 Н·м | | Вес | ~100 г | | Рабочая температура | -10°C до +70°C | | Защита | IP50 (от пыли) |

Совместимые модели и парт-номера

Аналоги и замены:

• E6A2-CW3C (открытый коллектор вместо Line Driver)
• E6A2-CS3E (аналог с разрешением 200 P/R)
• E6B2-CWZ3E (аналог с защитой IP50 и разрешением 100–2000 P/R)

Совместимые устройства Omron:

• Контроллеры NX/NJ Series
• ПЛК CP1, CJ, CS Series
• Счетчики и модули ввода H7CX, K3SC

Альтернативы других производителей:

• Autonics E40S, E50S Series
• Hengstler RI-58, RI-76
• Pepperl+Fuchs DFS60

Применение

• Управление двигателями (серво, шаговые)
• Позиционирование в станках ЧПУ
• Конвейерные системы
• Робототехника и автоматизированные линии

Энкодер E6A2-CW3E 100P/R обеспечивает высокую точность и долговечность в условиях промышленной эксплуатации. Если требуется другой тип выхода (открытый коллектор, оптоволокно) или защита IP67, можно рассмотреть аналогичные модели E6C2, E6H.
