Энкодер E6A2-CW3E 360P/R

Описание энкодера E6A2-CW3E 360P/R

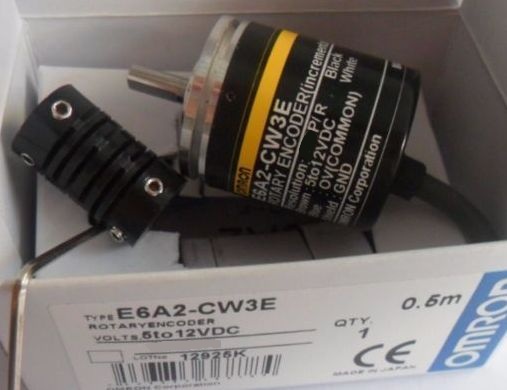

Энкодер E6A2-CW3E 360P/R производства Omron — это инкрементальный роторный энкодер с механическим разрешением 360 импульсов на оборот (P/R). Он оснащен компактным корпусом и валом диаметром 6 мм, что делает его подходящим для применения в промышленной автоматизации, станкостроении, робототехнике и других системах, требующих точного измерения угла поворота.

Энкодер имеет инкрементальный выход с двумя каналами (A, B) и индексным сигналом (Z), что позволяет определять направление вращения и выполнять точное позиционирование.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный (роторный) |
| Разрешение | 360 импульсов/оборот (P/R) |
| Выходной сигнал | 2-канальный (A, B) + индекс (Z) |
| Тип выхода | Линейный (открытый коллектор) |
| Напряжение питания | 5–12 В (±10%) |
| Потребляемый ток | ≤35 мА |
| Частота отклика | до 30 кГц |
| Макс. скорость вращения | 5000 об/мин |
| Диаметр вала | 6 мм (с резьбой под гайку) |
| Крутящий момент вала | ≤0.098 Н·м |
| Степень защиты | IP50 |
| Рабочая температура | –10°C до +55°C |
| Вес | ~150 г |
| Срок службы | 50 млн оборотов |

Парт-номера и совместимые модели

Аналоги и замены:

• E6A2-CW3E (базовая модель)
• E6A2-CW3C (с другим типом выхода)
• E6A2-CW5C (разрешение 500 P/R)
• E6B2-CWZ3E (аналог с улучшенной защитой)

Совместимые модели от других производителей:

• Autonics – E40S6-360-3-T-24
• Hengstler – RI58-O/3600EK.42KB
• Baumer – HOG 10 360P/R

Применение

• Промышленные станки (ЧПУ, фрезерные, токарные)
• Робототехника и сервоприводы
• Системы позиционирования и измерения
• Конвейеры и автоматизированные линии

Энкодер E6A2-CW3E 360P/R отличается надежностью и простотой подключения, что делает его популярным решением для задач автоматизации.
