IGBT skkt330/16e

Описание IGBT модуля SKKT330/16E

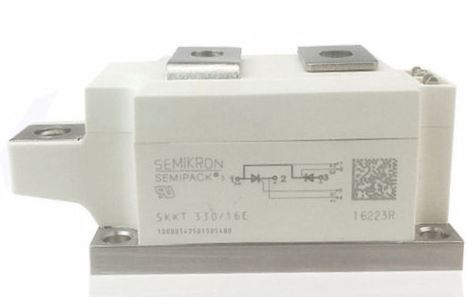

SKKT330/16E – это IGBT-модуль (Insulated Gate Bipolar Transistor) производства SEMIKRON, предназначенный для применения в мощных преобразовательных устройствах, таких как инверторы, частотные приводы, сварочное оборудование и системы управления электродвигателями.

Модуль включает в себя два IGBT-транзистора с обратными диодами (диоды свободного хода, FRD), собранные по схеме полумоста (Half-Bridge). Корпус обеспечивает высокую изоляцию и эффективное охлаждение.

Технические характеристики SKKT330/16E

Основные параметры:

• Максимальное напряжение коллектор-эмиттер (V_CES): 1600 В
• Номинальный ток коллектора (I_C при 25°C): 330 А
• Импульсный ток (I_CM): 660 А
• Рассеиваемая мощность (P_tot): 1700 Вт
• Тепловое сопротивление переход-корпус (R_th(j-c)): 0,07 К/Вт
• Напряжение насыщения (V_CE(sat)): 2,5 В (тип.)
• Время включения (t_on): 110 нс
• Время выключения (t_off): 500 нс

Диодные характеристики:

• Максимальное обратное напряжение (V_RRM): 1600 В
• Прямой ток (I_F): 330 А
• Падение напряжения (V_F): 1,8 В (тип.)

Термические и механические параметры:

• Диапазон рабочих температур: -40°C … +150°C
• Монтаж: винтовое крепление (изолированный корпус)
• Вес: ~300 г

Парт-номера и совместимые модели

Аналоги от SEMIKRON:

• SKM330GB16E (аналог в другом корпусе)
• SKM400GB16E (аналог с большим током)

Аналоги от других производителей:

• Infineon: FF400R16KE3
• Mitsubishi: CM300DY-16E
• Fuji Electric: 2MBI300N-160

Совместимые модули для замены (проверять распиновку!):

• SKKT320/16E (меньший ток)
• SKKT340/16E (близкий аналог)

Применение

Модуль SKKT330/16E применяется в:

• Промышленных частотных преобразователях
• Системах плавного пуска (софт-стартерах)
• Инверторах для возобновляемой энергетики
• Тяговом электрооборудовании

Если требуется точная замена, рекомендуется проверять datasheet на соответствие характеристик и распиновки.
