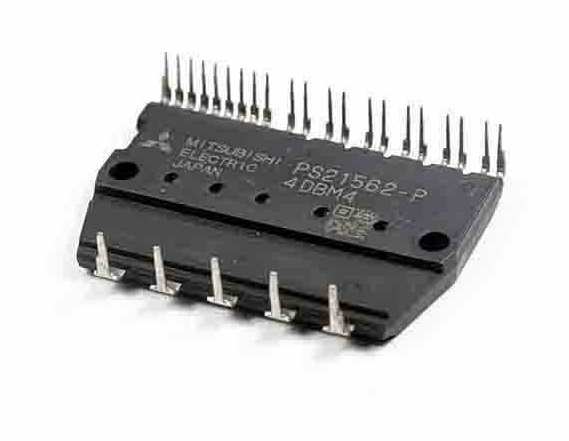

IGBT PS21562-P

Описание IGBT PS21562-P

PS21562-P — это интеллектуальный силовой модуль (IPM) на основе IGBT, разработанный для управления высоковольтными и сильноточными нагрузками в промышленных и бытовых приложениях. Модуль включает в себя драйверы затворов, защитные схемы (от перегрева, перегрузки по току и КЗ), а также несколько IGBT-транзисторов и диодов в одном корпусе.

Основные области применения:

• Преобразователи частоты для электродвигателей
• Инверторы для солнечных энергосистем
• Промышленные источники питания
• Системы управления электроприводами

Технические характеристики

Основные параметры:

• Максимальное напряжение коллектор-эмиттер (VCES): 600 В
• Номинальный ток коллектора (IC @ 25°C): 25 А
• Пиковый ток (ICM): 50 А
• Встроенные диоды: Да (быстрые FRD)
• Тепловое сопротивление (Rth(j-c)): ~1,25 °C/Вт
• Корпус: DIP-24 (изолированный для лучшего теплоотвода)

Управление и защита:

• Встроенный драйвер затвора с изоляцией
• Защита от перегрузки по току (OCP)
• Защита от перегрева (OTP, Thermal Shutdown)
• Защита от КЗ (Short Circuit Protection)
• Опторазвязка входных сигналов

Тепловые и электрические характеристики:

• Рабочая температура: -20°C ... +125°C
• Напряжение питания драйвера (VCC): 15 В (±10%)
• Падение напряжения в открытом состоянии (VCE(sat)): ~1,8 В (тип.)
• Время включения/выключения (ton/toff): ~100 нс / 300 нс

Парт-номера и альтернативные модели

Оригинальные аналоги (Mitsubishi Electric):

• PS21562-SP (модификация с улучшенными параметрами)
• PS21564-P (аналог с увеличенным током)
• PS21869-P (более современная версия)

Совместимые модели других производителей:

• Infineon: FS50R06W1E3 (аналог по параметрам)
• Fuji Electric: 6MBP50RA060
• ON Semiconductor: NXH50T120L4Q1

Заключение

PS21562-P — надежный IGBT-модуль с интегрированной защитой, подходящий для частотных преобразователей и инверторов. Если точная модель недоступна, можно рассмотреть аналоги от Mitsubishi или других производителей с похожими характеристиками.
