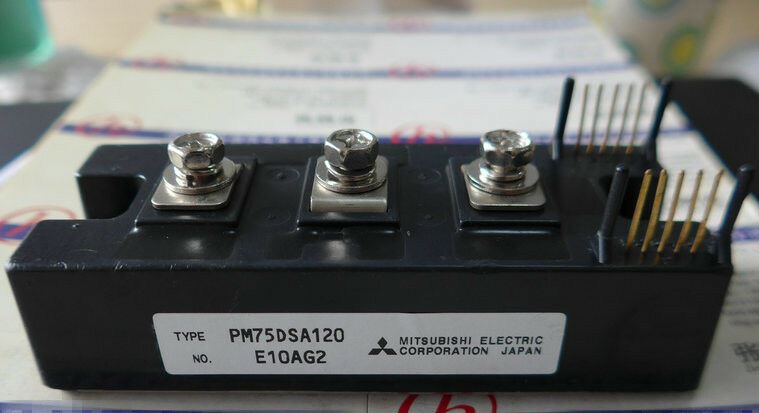

IGBT Mitsubishi PM75DSA120

Описание IGBT Mitsubishi PM75DSA120

PM75DSA120 – это IGBT-модуль от Mitsubishi Electric, предназначенный для использования в мощных инверторных системах, частотных преобразователях, сварочном оборудовании и электроприводах. Модуль объединяет в одном корпусе IGBT-транзисторы с антипараллельными диодами, обеспечивая высокую эффективность и надежность в силовых приложениях.

Основные технические характеристики

| Параметр | Значение | |---------------------------|-------------| | Макс. напряжение коллектор-эмиттер (V_CES) | 1200 В | | Номинальный ток (I_C) при 25°C | 75 А | | Ток коллектора (I_C) при 80°C | 50 А | | Пиковый ток (I_CP) | 150 А | | Мощность рассеивания (P_tot) | 300 Вт | | Напряжение насыщения (V_CE(sat)) | 2,0 В (тип.) | | Время включения (t_on) | 80 нс | | Время выключения (t_off) | 300 нс | | Диод обратного восстановления (t_rr) | 150 нс | | Температура перехода (T_j) | -40°C … +150°C | | Корпус | 2 в 1 (Dual IGBT + Diode) | | Тип изоляции | Электрически изолированный (2500 В) |

Парт-номера и аналоги

Оригинальные парт-номера Mitsubishi:

• PM75DSA120 (основная модель)
• PM75DSA120-XX (разные версии с дополнительными индексами)

Совместимые модели и аналоги:

• Fuji Electric: 2MBI75N-120
• Infineon: FF75R12RT4
• SEMIKRON: SKM75GB12T4
• ON Semiconductor: NJGD75T120L3

Применение

• Промышленные инверторы
• Частотные преобразователи
• Сварочные аппараты
• Управление электродвигателями
• ИБП и системы резервного питания

Модуль PM75DSA120 отличается высокой стойкостью к перегрузкам и долгим сроком службы, что делает его популярным решением в силовой электронике.
