IGBT PM200CL1A060

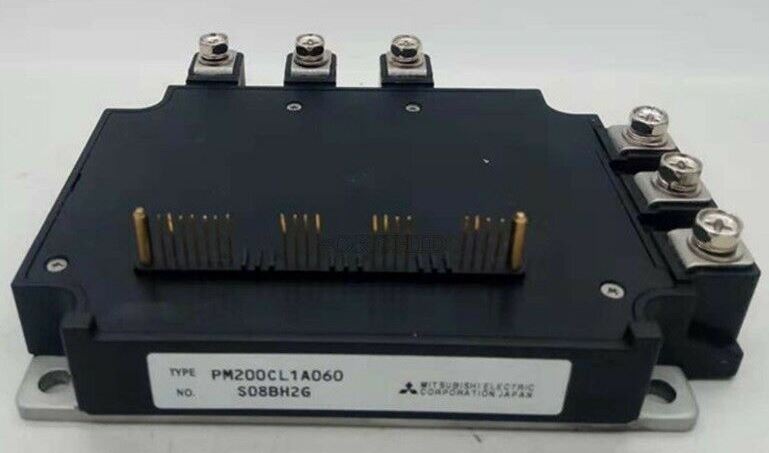

Описание IGBT модуля PM200CL1A060

PM200CL1A060 – это IGBT-модуль (биполярный транзистор с изолированным затвором) от Mitsubishi Electric, предназначенный для применения в силовой электронике: инверторах, частотных преобразователях, сварочных аппаратах и других системах управления мощностью.

Модуль имеет двухключевую (half-bridge) топологию, что позволяет использовать его в схемах преобразования напряжения (например, в 3-фазных инверторах). Корпус обеспечивает хорошее охлаждение и электрическую изоляцию.

Технические характеристики

| Параметр | Значение | |--------------------------|----------| | Напряжение коллектор-эмиттер (VCES) | 600 В | | Ток коллектора (IC @ 25°C) | 200 А | | Ток коллектора (IC @ 80°C) | 100 А | | Импульсный ток (ICM) | 400 А | | Рассеиваемая мощность (Ptot) | 600 Вт | | Падение напряжения (VCE(sat)) | ~1.8 В | | Время включения (ton) | ~60 нс | | Время выключения (toff) | ~200 нс | | Температура перехода (Tj) | -40°C ... +150°C | | Термическое сопротивление (Rth(j-c)) | 0.12 °C/W | | Корпус | 2-in-1 модуль (half-bridge) | | Изоляция | 2500 В (мин.) |

Парт-номера и аналоги

Оригинальные аналоги Mitsubishi:

• PM200CLA060 (аналогичный, с небольшими отличиями в характеристиках)
• PM200DSA060 (альтернативный модуль с улучшенными параметрами)
• CM200DY-24A (старая серия, но совместима по параметрам)

Совместимые модели от других производителей:

• Infineon: FF200R06KE3 (аналог с близкими характеристиками)
• Fuji Electric: 2MBI200U2A-060
• SEMIKRON: SKM200GB12T4
• ON Semiconductor: NXV200H120T1

Применение

• Промышленные частотные преобразователи
• Сварочные инверторы
• Управление электродвигателями
• Источники бесперебойного питания (ИБП)
• Солнечные инверторы

Если нужна более детальная информация по заменам или схемам подключения, уточните запрос!
