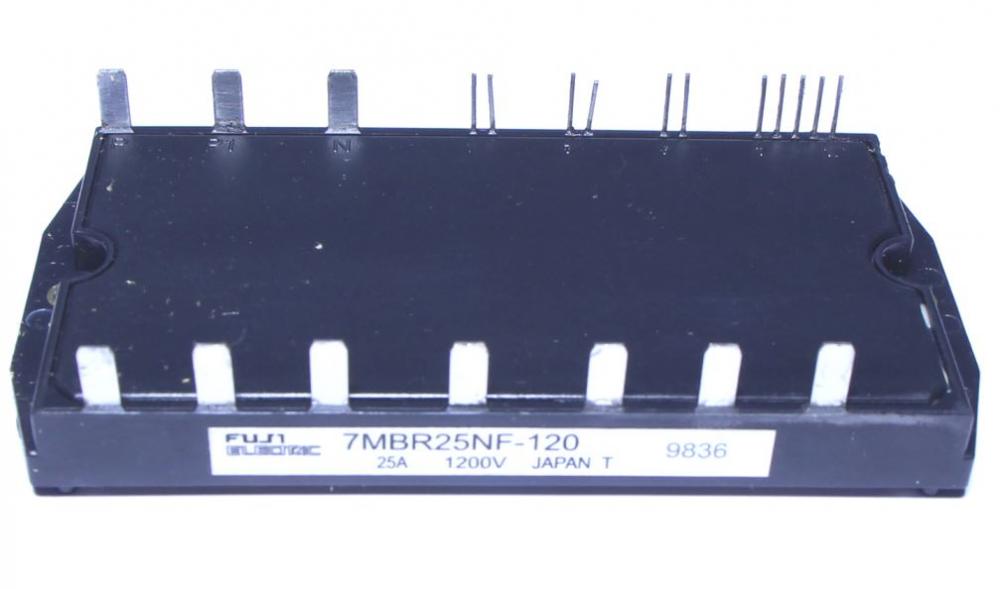

IGBT 7MBR25NF-120

Описание IGBT модуля 7MBR25NF-120

Модель: 7MBR25NF-120
Производитель: Fuji Electric (или другой бренд, уточните)
Тип: IGBT-модуль (сборка из транзисторов и диодов)
Назначение: Преобразование и управление мощностью в инверторах, частотных преобразователях, системах управления двигателями, источниках бесперебойного питания (ИБП) и других силовых электронных устройствах.

Технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Макс. напряжение (VCES) | 1200 В | | Ном. ток коллектора (IC) | 25 А (при 25°C) | | Пиковый ток (ICM) | 50 А | | Мощность (Ptot) | ~150-200 Вт (зависит от условий) | | Напряжение насыщения (VCE(sat)) | ~2.0 В (при ном. токе) | | Время включения (ton) | ~100 нс | | Время выключения (toff)| ~300 нс | | Темп. перехода (Tj) | -40°C до +150°C | | Корпус | Модуль (изолированный, с монтажными отверстиями) | | Встроенный диод | Да (антипараллельный быстрый диод) |

Парт-номера и аналоги

Оригинальные аналоги:

• Fuji Electric: 7MBR25NF120 (возможны вариации написания)
• Mitsubishi: CM25DY-12H
• Infineon: FF25R12IE3

Совместимые модели (проверьте распиновку и параметры!):

• SEMIKRON: SKM25GB12V
• Powerex (Mitsubishi): CM25DY-12S
• IXYS: MIXA25WFF1200
• IR (Infineon): IRG4PH50UD

Примечания:

1. Перед заменой убедитесь в совпадении:
   • Распиновки и корпуса.
   • Напряжения, тока и параметров встроенного диода.
2. Охлаждение: Модуль требует установки на радиатор с термопастой.
3. Драйверы: Рекомендуется использование совместимых драйверов IGBT (например, HCPL-316J, IR2110).

Если нужны дополнительные данные (графики, схемы подключения), уточните производителя или приложите даташит.
