IGBT 2MBI600NT060

Артикул: 295580

Под заказ. До 35 рабочих дней

от 10шт - скидка 5%
от 30шт - скидка 10%

Требуется установка или ремонт?

сервисный центр Kypidetali!

тел. +7(499)347-04-82

Варианты оплат Варианты доставки

Описание

Описание IGBT 2MBI600NT060

Описание IGBT модуля 2MBI600NT060

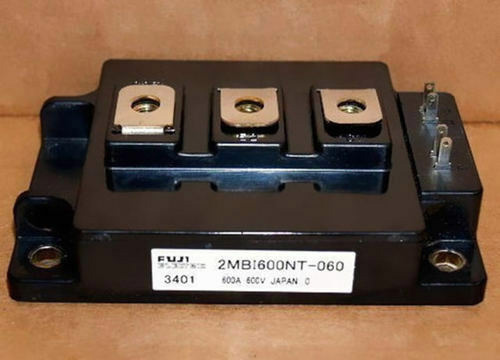

2MBI600NT060 – это двухканальный IGBT-модуль (Dual IGBT) с номинальным напряжением 600 В и током 600 А, разработанный компанией Fuji Electric. Модуль предназначен для применения в мощных преобразовательных устройствах, таких как:

Промышленные инверторы
Частотные преобразователи
Системы управления электродвигателями
Источники бесперебойного питания (ИБП)
Сварочное оборудование

Модуль имеет низкое падение напряжения в открытом состоянии (V_CE(sat)) и высокую надежность благодаря встроенным диодам обратного хода (FRD).

Технические характеристики

| Параметр | Значение | |----------------------------|----------------------------------| | Тип модуля | Dual IGBT (2 в 1) | | Напряжение коллектор-эмиттер (V_CES) | 600 В | | Ток коллектора (I_C) при 25°C | 600 А (макс.) | | Ток коллектора (I_C) при 80°C | 300 А | | Импульсный ток (I_CP) | 1200 А | | Падение напряжения V_CE(sat) | 1,7 В (тип.) | | Диод обратного хода (FRD) | встроенный | | Макс. рабочая температура | 150°C | | Тепловое сопротивление (R_th(j-c)) | 0,09 °C/Вт (на канал) | | Входная емкость (C_ies) | 12 нФ (тип.) | | Корпус | 2MBI (изолированный, с винтовыми клеммами) |

Парт-номера и совместимые аналоги

Прямые аналоги от Fuji Electric:

2MBI600U4H-060
2MBI600VN-060

Аналоги от других производителей:

Infineon: FF600R06KE3
Mitsubishi: CM600DU-24NFH
SEMIKRON: SKM600GB066D

Примечания

Перед заменой рекомендуется сверять распиновку и характеристики.
В некоторых случаях может потребоваться адаптация схемы управления.
Для эффективного охлаждения рекомендуется использовать термопасту и радиатор с низким тепловым сопротивлением.

Если нужны дополнительные данные (графики, datasheet), уточните!
