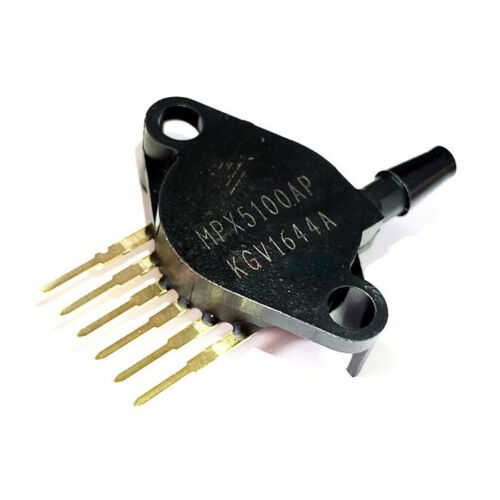

Датчик давления MPX5100AP

Описание датчика давления MPX5100AP

MPX5100AP – это аналоговый датчик абсолютного давления, разработанный компанией NXP Semiconductors (ранее Freescale Semiconductor). Он предназначен для измерения давления воздуха или других неагрессивных газов в диапазоне от 0 до 100 кПа (0–14.5 psi). Датчик использует монолитную кремниевую MEMS-структуру с встроенной температурной компенсацией, что обеспечивает высокую точность и стабильность измерений.

Основные области применения:

• Автомобильные системы (MAP-сенсоры, контроль давления в топливных системах)
• Медицинское оборудование (аппараты ИВЛ, диагностика)
• Промышленная автоматизация
• Климатические системы и HVAC

Технические характеристики

| Параметр | Значение | |------------------------------------|----------| | Диапазон измеряемого давления | 0–100 кПа (0–14.5 psi) | | Тип давления | Абсолютное | | Выходной сигнал | Аналоговый (0.2–4.7 В) | | Напряжение питания (Vcc) | 4.75–5.25 В | | Потребляемый ток | ≤10 мА | | Точность | ±1.5% от полной шкалы (при 25°C) | | Рабочая температура | –40°C до +125°C | | Защита от переполюсовки | Да | | Корпус | 6-пиновый, с трубкой для давления | | Степень защиты | IP54 |

Парт-номера и совместимые модели

Аналоги от NXP/Freescale:

• MPX5100DP – корпус с двойным выводом давления
• MPX5100GP – улучшенная защита от влаги
• MPX5700AP (700 кПа) – для высокого давления

Совместимые аналоги от других производителей:

• Honeywell ABP Series (например, ABPDRRT100MGAA5)
• Sensata (Keller) XPC Series (XPC100A)
• Bosch 0 261 230 057 (для автомобильных применений)

Замены на аналогичные датчики:

• Motorola MPX5100AP (старое название, до выделения Freescale)
• TE Connectivity MS4515DO (цифровой выход I2C/SPI)

Примечание

• Датчик требует калибровки при использовании в прецизионных системах.
• Выходное напряжение зависит от напряжения питания.
• Рекомендуется использовать фильтрующий конденсатор (0.1 мкФ) на выходе для снижения шумов.
