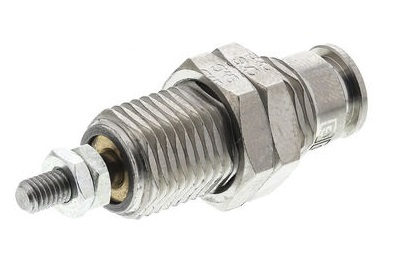

Пневматический цилиндр SMC CJPB6-10H6

Пневматический цилиндр SMC CJPB6-10H6

Описание:

Цилиндр SMC CJPB6-10H6 относится к серии CJPB – компактным пневматическим цилиндрам с малым диаметром поршня (6 мм) и малым ходом. Эти цилиндры предназначены для точных позиционирующих операций в автоматизированных системах, робототехнике и малогабаритном оборудовании.

Основные особенности:
✔ Компактность – малые габариты и вес.
✔ Высокая точность – плавный ход и стабильная работа.
✔ Простота монтажа – крепление с помощью резьбового штока.
✔ Широкий диапазон рабочих давлений.

Технические характеристики:

| Параметр | Значение |
|----------|----------|
| Тип цилиндра | Одностороннего действия (пружинное возвращение) |
| Диаметр поршня (D) | 6 мм |
| Ход (S) | 10 мм |
| Рабочее давление | 0,1 – 0,7 МПа |
| Макс. скорость | 500 мм/с |
| Температурный диапазон | -10°C до +60°C (без конденсации) |
| Присоединительная резьба | M5 × 0.8 (для подвода воздуха) |
| Материал корпуса | Алюминий |
| Материал штока | Нержавеющая сталь |
| Уплотнения | NBR (нитрил-бутадиеновый каучук) |
| Крепление | Резьбовое (M3 на штоке) |
| Вес | ~10 г |

Парт-номера и совместимые модели:

Основной парт-номер:

• CJPB6-10H6 (базовая модель)

Альтернативные варианты:

• CJPB6-5H6 (ход 5 мм)
• CJPB6-15H6 (ход 15 мм)
• CJPB6-20H6 (ход 20 мм)

Совместимые аксессуары:

• Клапаны управления: SYJ, SY, VQ серии (SMC)
• Разъемы и фитинги: KQ, PIS серии
• Демпферы: CJPB совместимы с мягкими упорами SMC

Применение:
Цилиндры CJPB используются в микроавтоматике, медицинском оборудовании, приборостроении и робототехнике, где важны малые габариты и точность.

Если требуется цилиндр двойного действия, можно рассмотреть серию CJ2 от SMC.
