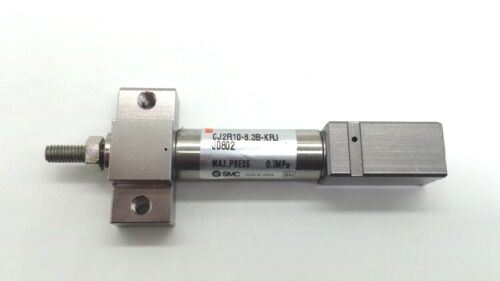

Пневматический цилиндр SMC CJ2R10-8.3B-KRJ

​SMC CJ2R10-8.3B-KRJ — это миниатюрный пневматический цилиндр, предназначенный для подачи компонентов в автоматизированных линиях поверхностного монтажа (SMT), в частности, в питателях Samsung серии SM 8 мм.​

Основные характеристики

• Тип: Пневматический цилиндр

• Серия: CJ2R

• Диаметр поршня: 10 мм

• Ход: 8,3 мм

• Тип действия: Двойного действия

• Конструкция: Цилиндр с поршневым штоком

• Материал: Нержавеющая сталь

• Рабочее давление: 0–7 бар

• Рабочая температура: от –10 °C до +70 °C

• Скорость поршня: 0,1–0,8 м/с​

Применение

Данный цилиндр используется в питателях (фидерах) Samsung серии SM 8 мм для подачи компонентов формата 0402. Он обеспечивает точное и надежное перемещение ленты с компонентами в процессе сборки печатных плат.

Альтернативные парт-номера и совместимые модели

В зависимости от конфигурации и производителя, модель может иметь следующие обозначения:​

• J90650160C

• J9065161B

• J9065335A​

Эти модели являются взаимозаменяемыми и могут использоваться в аналогичных приложениях.
