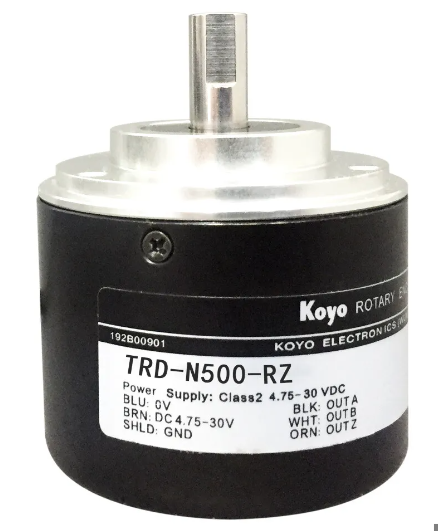

Энкодер Koyo TRD-N500-RZ

Описание энкодера Koyo TRD-N500-RZ

TRD-N500-RZ – это инкрементальный роторный энкoder производства KOYO (JTEKT), предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и долгим сроком службы, что делает её востребованной в промышленной автоматизации, станкостроении и робототехнике.

Энкодер оснащен оптическим датчиком и выдает инкрементальные сигналы (A, B, Z) в формате 500 импульсов на оборот (PPR) с разрешением до 2000 шагов/оборот (4-кратное увеличение). Выходные сигналы совместимы с большинством промышленных контроллеров (ПЛК, ЧПУ).

Корпус выполнен из прочного материала с защитой от пыли и брызг (стандарт IP50). Вал энкодера имеет диаметр 6 мм и поддерживает радиальную/осевую нагрузку.

Технические характеристики

| Параметр | Значение | |-------------------------|-------------| | Тип энкодера | Инкрементальный, роторный | | Разрешение | 500 PPR (импульсов на оборот) | | Макс. разрешение | 2000 шагов/оборот (с 4-кратным интерполятором) | | Выходные сигналы | A, B, Z (индексный) | | Тип выхода | Линейный драйвер (RS-422) / Open Collector (опционально) | | Напряжение питания | 5 В ±5%, 12–24 В DC (в зависимости от модификации) | | Ток потребления | ≤ 100 мА | | Макс. скорость вращения | 6000 об/мин | | Защита | IP50 (от пыли и брызг) | | Диаметр вала | 6 мм (с пазом под шпонку) | | Рабочая температура | –10°C до +70°C | | Срок службы | > 50 млн оборотов | | Материал корпуса | Алюминиевый сплав/пластик | | Монтаж | Фланцевый (размер фланца зависит от модели) |

Парт-номера и совместимые модели

Основные парт-номера

• TRD-N500-RZ (базовая модель, выход RS-422)
• TRD-N500-RZW (версия с кабельным выходом)
• TRD-N500-RZV (модификация с открытым коллектором)
• TRD-NH500-RZ (аналог с увеличенным ресурсом)

Аналоги и совместимые модели

• Omron E6B2-CWZ6C (500 PPR)
• Autonics E50S8-500-3-T-1
• Encoder Products Company 260-10000-500
• SICK DFS60A-S1EA50000

Совместимые контроллеры и устройства

• ПЛК: Siemens S7, Mitsubishi FX, Omron CP1, Allen-Bradley Micro800
• ЧПУ: Fanuc, Haas, Sinumerik
• Сервоприводы: Yaskawa, Delta, Schneider Electric

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и автоматизированные линии
• Упаковочное оборудование
• Текстильные машины
• Системы позиционирования

Если требуется уточнить совместимость с конкретным оборудованием, рекомендуется проверить документацию производителя или обратиться к поставщику.
