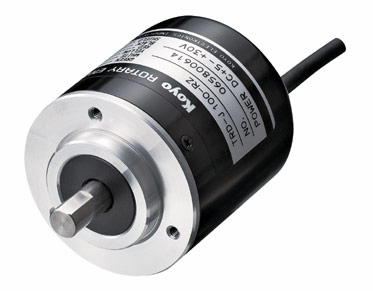

Энкодер Koyo TRD-J100-RZL

Описание энкодера Koyo TRD-J100-RZL

Koyo TRD-J100-RZL – это инкрементальный роторный энкодер с высоким разрешением, предназначенный для точного измерения угла поворота, скорости и положения вала в промышленных приложениях. Энкодер имеет компактный корпус, устойчивый к вибрациям и механическим нагрузкам, что делает его подходящим для использования в станкостроении, автоматизации, робототехнике и других областях.

Особенности:

• Инкрементальный выход (A, B, Z-фаза).
• Высокое разрешение (до 100 импульсов на оборот).
• Оптическая или магнитная технология (в зависимости от модификации).
• Прочный металлический корпус с защитой от пыли и влаги (стандарт IP50/IP64).
• Вал с подшипником для долговечной работы.
• Широкий диапазон рабочих температур (-10°C до +70°C).
• Простота монтажа (фланцевое крепление).

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, роторный |
| Разрешение | 100 импульсов/оборот (PPR) |
| Выходной сигнал | A, B (квадратурный), Z (индексный) |
| Напряжение питания | 5 В ±5%, 12–24 В DC (в зависимости от модификации) |
| Ток потребления | ≤ 80 мА |
| Макс. частота вращения | 6000 об/мин |
| Тип вала | 6 мм (сплошной или полый, зависит от модели) |
| Корпус | Алюминиевый, защита IP50/IP64 |
| Рабочая температура | -10°C…+70°C |
| Вес | ~200 г |

Парт-номера и совместимые модели

Основной парт-номер:

• TRD-J100-RZL (базовая модель с разрешением 100 PPR).

Альтернативные парт-номера (в зависимости от исполнения):

• TRD-J100-RZ (без корпусной защиты).
• TRD-J100-RZ-L (удлиненный вал).
• TRD-J100-RZ-B (с подшипником повышенной прочности).

Совместимые модели и аналоги:

• Koyo TRD-S/T/N серии (разные разрешения и типы крепления).
• Omron E6B2-CWZ6C (аналог с похожими характеристиками).
• Autonics E40S6-1000-3-T-24 (альтернатива с другим корпусом).
• Hengstler RI-58-O-1000-IBZ-5V (высокоскоростной аналог).

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные).
• Робототехника и сервоприводы.
• Конвейерные системы.
• Упаковочное оборудование.

Если требуется модель с другим разрешением (например, 500 или 1000 PPR), можно рассмотреть TRD-J500-RZ или TRD-J1000-RZ. Для замены в специфичных условиях рекомендуется уточнить параметры у производителя.
