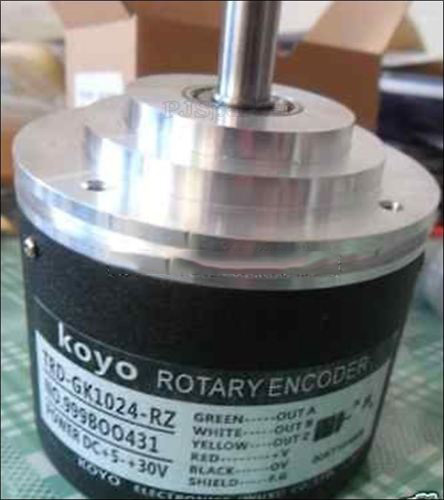

Энкодер TRD-GK1024-RZ

Описание энкодера TRD-GK1024-RZ

TRD-GK1024-RZ – это инкрементальный оптический энкодер с разрешением 1024 импульса на оборот (PPR), предназначенный для точного измерения угла поворота и скорости вращения вала. Модель оснащена квадратурными выходами (A, B, Z), что позволяет определять направление вращения и выполнять точный подсчет импульсов. Энкодер подходит для применения в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих высокой точности позиционирования.

Технические характеристики

| Параметр | Значение |
|------------------------|----------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение (PPR) | 1024 импульса/оборот |
| Выходной сигнал | Квадратурные сигналы (A, B, Z) с индексным импульсом |
| Напряжение питания | 5 В DC (±5%) |
| Выходной интерфейс | Линейный драйвер (RS422-совместимый) / Open Collector (опционально) |
| Макс. скорость вращения | 6000 об/мин |
| Рабочая температура | -10°C до +70°C |
| Степень защиты | IP50 (стандарт) / IP64 (опционально) |
| Материал корпуса | Алюминиевый сплав |
| Диаметр вала | 6 мм (стандарт) |
| Тип вала | Сквозной (сквозной/полый вал в зависимости от модификации) |
| Крепление | Фланцевое (тип FL) |
| Размер фланца | 58 мм (стандарт) |

Парт-номера и совместимые аналоги

Парт-номера TRD-GK1024-RZ (варианты исполнения)

• TRD-GK1024-RZ (стандарт) – базовая модель с линейным драйвером
• TRD-GK1024-OC-RZ – версия с открытым коллектором (Open Collector)
• TRD-GK1024-RZ-IP64 – усиленная защита IP64

Совместимые модели и аналоги других производителей

• Omron E6B2-CWZ6C (1024 PPR)
• Autonics E50S8-1024-3-T-24
• Hengstler RI58-O/1024EF.41PK
• Pepperl+Fuchs DFS60B-S1PA1024

Применение

• Станки с ЧПУ
• Промышленные роботы
• Системы автоматизации конвейеров
• Точное позиционирование сервоприводов
• Контроль скорости двигателей

Если вам требуется дополнительная информация или специфическая модификация, уточните параметры.
