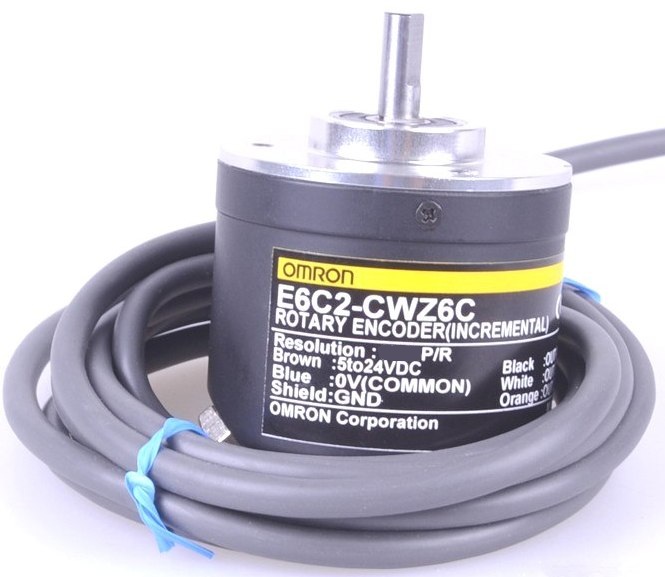

Энкодер E6C2-CWZ6C 500P/R

Описание энкодера E6C2-CWZ6C 500P/R

Энкодер E6C2-CWZ6C 500P/R – это инкрементальный роторный энкодер с оптическим принципом действия, предназначенный для измерения углового положения и скорости вращения вала. Модель оснащена выходными сигналами A, B и Z (индексный импульс), что позволяет определять направление вращения и выполнять точное позиционирование.

Энкодер имеет разрешение 500 импульсов на оборот (500 P/R) и совместим с различными промышленными контроллерами и системами автоматизации. Корпус выполнен из прочного материала, обеспечивающего защиту от пыли и влаги, что делает его пригодным для эксплуатации в сложных условиях.

Технические характеристики

| Параметр | Значение |
|----------------------------|----------------------------------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 500 импульсов/оборот (500 P/R) |
| Выходные сигналы | A, B, Z (индексный) |
| Напряжение питания | 5–24 В DC |
| Выходной тип | Линейный (HTL), Push-Pull |
| Максимальная частота | 100 кГц |
| Рабочая температура | -10°C ~ +70°C |
| Степень защиты | IP50 |
| Диаметр вала | 6 мм |
| Материал корпуса | Пластик |
| Крепление | Фланцевое |

Совместимые модели и аналоги

Парт-номера и аналоги E6C2-CWZ6C 500P/R:

• Omron:
  • E6C2-CWZ6C 100P/R (100 импульсов/оборот)
  • E6C2-CWZ6C 600P/R (600 импульсов/оборот)
  • E6C2-CWZ6C 1000P/R (1000 импульсов/оборот)
• Autonics:
  • E40S6-1000-3-T-24 (1000 P/R)
• Baumer:
  • HOG 10D 1000 (1000 P/R)
• Sick:
  • DFS60B-S1PA30000 (инкрементальный, 500 P/R)

Совместимые контроллеры и ПЛК:

• Omron CP1, CJ, NX-серии
• Siemens S7-1200, S7-1500
• Mitsubishi FX, Q-серии
• Schneider Electric Modicon

Применение

Энкодер E6C2-CWZ6C 500P/R используется в:

• Промышленных станках (ЧПУ, токарные, фрезерные)
• Робототехнике
• Транспортных системах (конвейеры, лифты)
• Упаковочном оборудовании
• Системах автоматизации

Если требуется другой вариант (например, абсолютный энкодер или энкодер с другим разрешением), можно рассмотреть аналоги из линейки E6C3, E6B2 или E6H.
