Энкодер E6C2-CWZ6C 5000P/R

Описание энкодера E6C2-CWZ6C 5000P/R

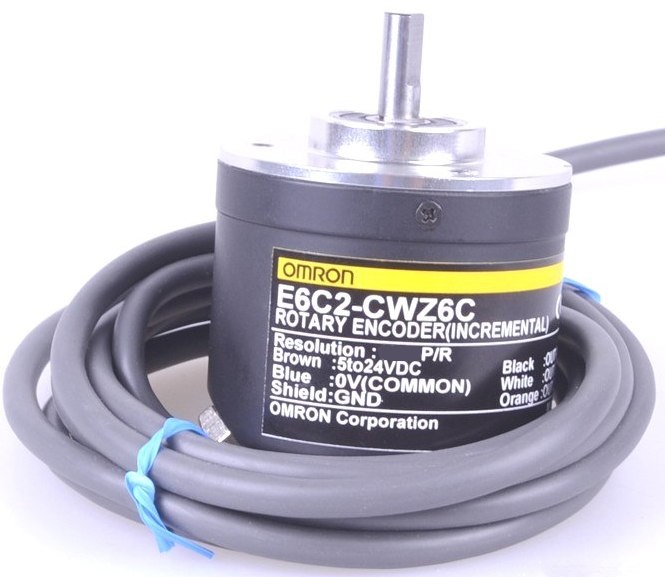

Энкодер E6C2-CWZ6C 5000P/R – это инкрементальный роторный энкодер производства Omron, предназначенный для точного измерения угла поворота и скорости вращения вала. Он широко применяется в промышленной автоматизации, станках с ЧПУ, робототехнике, упаковочном оборудовании и других системах, требующих высокоточной обратной связи.

Ключевые особенности:

• Разрешение 5000 импульсов на оборот (P/R)
• Выходные сигналы: A, B, Z (индексный канал)
• Выходной интерфейс: линейный драйвер (Line Driver, RS-422-совместимый)
• Напряжение питания: 5 В ±5%
• Максимальная частота вращения: 6000 об/мин
• Защита от пыли и брызг (стандарт IP50)

Технические характеристики

| Параметр | Значение | |------------------------------|--------------------------------------| | Тип энкодера | Инкрементальный, роторный | | Разрешение | 5000 импульсов/оборот (5000 P/R) | | Выходные сигналы | A, /A, B, /B, Z, /Z (доп. каналы) | | Тип выхода | Линейный драйвер (Line Driver) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 100 мА | | Максимальная частота | 200 кГц | | Макс. скорость вращения | 6000 об/мин | | Рабочая температура | от –10 °C до +70 °C | | Класс защиты | IP50 | | Тип вала | Сплошной вал (6 мм) | | Крутящий момент вала | ≤ 0.098 Н·м | | Масса | ~150 г |

Парт-номера и совместимые модели

Аналогичные модели от Omron:

• E6C2-CWZ6C 1000P/R (1000 импульсов/оборот)
• E6C2-CWZ6C 2000P/R (2000 импульсов/оборот)
• E6C2-CWZ6C 360P/R (360 импульсов/оборот)
• E6C2-CWZ6B (открытый коллектор вместо Line Driver)

Совместимые модели других производителей:

• Autonics E40S6-5000-3-T-24 (аналог с 5000 P/R)
• Baumer BHK 08.05K500-SR (оптический энкодер, 5000 P/R)
• Pepperl+Fuchs RVI58N-0AKAR61N-01024 (инкрементальный, 1024 P/R)

Дополнительные парт-номера Omron:

• E6C2-CWZ6C 5000P/R (основная модель)
• E6C2-CWZ6C 5000P/R M1 (модификация с креплением)
• E6C2-CWZ6C 5000P/R 2M (версия с удлинённым кабелем)

Применение

Энкодер E6C2-CWZ6C 5000P/R используется в системах:

• Позиционирования сервоприводов
• Измерения скорости двигателей
• Контроля угла поворота в станках ЧПУ
• Обратной связи в робототехнике

Если требуется замена, важно учитывать тип выхода (Line Driver / Open Collector) и разрешение.
