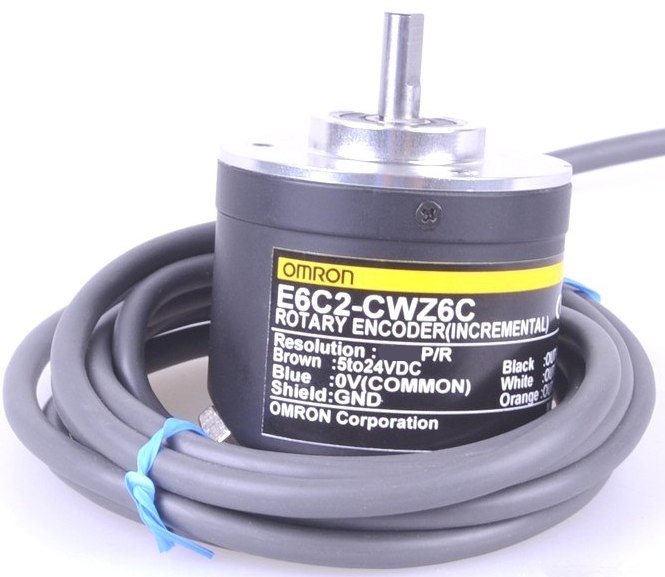

Энкодер E6C2-CWZ6C 360P/R

Описание энкодера E6C2-CWZ6C 360P/R

Энкодер E6C2-CWZ6C 360P/R – это инкрементальный роторный энкодер с оптическим датчиком, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и широким диапазоном рабочих температур.

Основные сферы применения:

• Промышленные станки и оборудование
• Робототехника
• Системы автоматизации
• Транспортные механизмы
• Устройства позиционирования

Технические характеристики

| Параметр | Значение |
|----------|---------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 360 импульсов на оборот (P/R) |
| Выходной сигнал | Линейный (A, B, Z) с инверсными выходами (A̅, B̅, Z̅) |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | ≤ 80 мА |
| Макс. частота отклика | 100 кГц |
| Диапазон рабочих температур | -10°C до +70°C |
| Степень защиты | IP50 |
| Тип вала | Сплошной (Ø6 мм) |
| Крутящий момент вала | ≤ 0.01 Н·м |
| Макс. скорость вращения | 6000 об/мин |
| Фазовый сдвиг (A/B) | 90° ±45° |
| Длина кабеля | Стандартно 1 м (возможны варианты) |
| Корпус | Металлический, диаметр 40 мм |
| Вес | ~200 г |

Парт-номера и совместимые модели

Аналоги и замены E6C2-CWZ6C 360P/R:

• Omron:
  • E6C2-CWZ6C 360P/R (оригинал)
  • E6C2-CWZ6C 100P/R (100 импульсов/оборот)
  • E6C2-CWZ3E 360P/R (с разъемным кабелем)
• Autonics:
  • E40S6-360-3-T-24 (аналог с выходом NPN)
• Kübler:
  • 8.5860.1321.G360 (инкрементальный, 360 PPR)
• Baumer:
  • HOG 10D 360 (оптический, 360 импульсов)

Совместимые устройства:

• Контроллеры Omron (NX, CJ, CP серии)
• ПЛК Siemens (S7-1200, S7-1500 с модулями высокоскоростного ввода)
• ЧПУ Fanuc, Mitsubishi
• Приводы Yaskawa, Delta

Заключение

Энкодер E6C2-CWZ6C 360P/R – надежное решение для точного измерения скорости и положения в промышленных системах. Благодаря стандартным интерфейсам он совместим с большинством промышленных контроллеров и может быть заменен аналогами от других производителей.

Для уточнения специфики подключения рекомендуется обратиться к документации производителя или поставщика.
