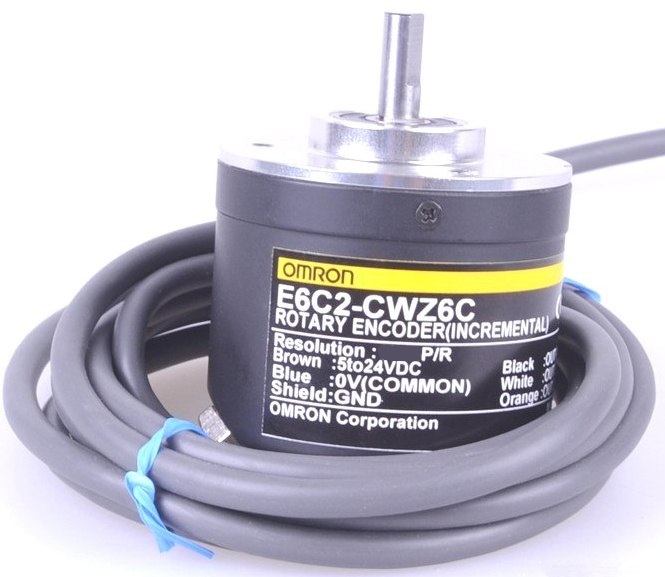

Энкодер E6C2-CWZ6C 20P/R

Описание энкодера E6C2-CWZ6C 20P/R

Энкодер E6C2-CWZ6C 20P/R — это инкрементальный поворотный энкодер с оптическим принципом действия, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Используется в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих высокой точности позиционирования.

Энкодер имеет компактный корпус, вал с защитной втулкой и выходные сигналы в формате A, B, Z (индексный канал) с дифференциальными выходами (линейные драйверы RS-422), что обеспечивает устойчивость к помехам.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 20 импульсов на оборот (PPR) | | Выходной сигнал | Двухканальный (A, B) с индексным импульсом (Z), дифференциальный (RS-422) | | Напряжение питания | 5 В ±5%, ток потребления ≤ 90 мА | | Макс. частота响应 | 100 кГц | | Диаметр вала | 6 мм | | Крутящий момент вала | ≤ 0.01 Н·м | | Макс. скорость вращения| 6000 об/мин | | Защита | IP50 (от пыли) | | Рабочая температура | от –10 °C до +70 °C | | Срок службы | 50 млн оборотов (механический), 10 000 часов (электрический) | | Масса | ~150 г | | Корпус | Алюминиевый | | Подключение | Кабель с разъемом или выводные провода (зависит от модификации) |

Парт-номера и совместимые аналоги

Оригинальные парт-номера Omron:

• E6C2-CWZ6C 20P/R 0.5M (с кабелем 0.5 м)
• E6C2-CWZ6C 20P/R 1M (с кабелем 1 м)
• E6C2-CWZ6C 20P/R 2M (с кабелем 2 м)

Совместимые аналоги других производителей:

• Autonics E40S6-20-3-24 (аналог, 20 PPR, дифференциальный выход)
• Hengstler RI58-O/5000ER.25KB (схожие характеристики)
• Baumer BHK 16.05K (оптический, 20 PPR)

Совместимые модели Omron:

• E6B2-CWZ6C (аналогичная серия с разным разрешением)
• E6C3-CWZ5GH (более высокая защита IP65)
• E6H-CWZ3E (энкодер с абсолютным выходом)

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и сервоприводы
• Упаковочное оборудование
• Конвейерные системы

Энкодер E6C2-CWZ6C 20P/R отличается высокой надежностью и точностью, что делает его популярным в автоматизированных системах. При выборе аналога важно учитывать тип выхода (дифференциальный RS-422) и разрешение.
