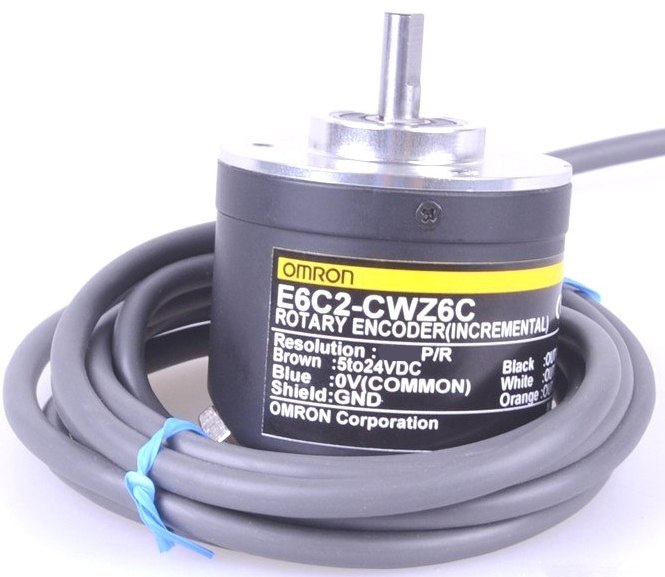

Энкодер E6C2-CWZ6C 10P/R

Описание энкодера E6C2-CWZ6C 10P/R

Энкодер E6C2-CWZ6C 10P/R производства Omron — это инкрементальный роторный энкодер с выходом типа линейный драйвер (дифференциальный выход), предназначенный для высокоточного измерения скорости и положения вращающихся валов. Основные сферы применения: промышленная автоматизация, станки с ЧПУ, робототехника, сервоприводы и системы позиционирования.

Ключевые особенности:

• Высокая надежность и устойчивость к помехам благодаря дифференциальному выходу (RS-422).
• Разрешение 10 импульсов на оборот (10 P/R).
• Оптическая технология сканирования.
• Вал диаметром 6 мм, крепление через фланец.
• Защита от пыли и брызг (стандарт IP50).

Технические характеристики

| Параметр | Значение | |------------------------------|----------------------------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 10 импульсов/оборот (10 P/R) | | Выходной сигнал | Линейный драйвер (A, /A, B, /B, Z, /Z) | | Напряжение питания | 5 В ±5% | | Макс. ток потребления | ≤ 100 мА | | Скорость вращения | Макс. 6000 об/мин | | Рабочая температура | от -10°C до +70°C | | Вал | 6 мм, сплошной | | Крепление | Фланцевое (58 мм) | | Степень защиты | IP50 | | Длина кабеля | Стандартно 1,5 м (опционально) | | Корпус | Металлический |

Парт-номера и совместимые модели

Аналоги и замены:

• Omron E6C2-CWZ6C 100P/R (аналог с разрешением 100 импульсов/оборот)
• Omron E6C2-CWZ6C 600P/R (версия с 600 импульсами/оборот)
• Omron E6B2-CWZ6C (похожая серия с другими характеристиками)

Совместимые модели других брендов:

• Autonics E50S8-10-3-T-24 (инкрементальный, 10 P/R, NPN-открытый коллектор)
• Hengstler RI58-O/1000ED.41KB (дифференциальный выход)
• Pepperl+Fuchs DFS60A-S1EA10000 (аналог с высоким разрешением)

Крепление и совместимые адаптеры:

• Фланец NEMA-23 (для монтажа на двигатели)
• Муфта соединительная 6 мм → 8 мм (при необходимости)

Применение

Энкодер E6C2-CWZ6C 10P/R подходит для систем с низким разрешением, где важна устойчивость к помехам (например, в сервоприводах или конвейерах). Для более точных задач рекомендуется выбирать модели с большим числом импульсов (например, 100 или 600 P/R).

Если требуется другой тип выхода (HTL, TTL, открытый коллектор), можно рассмотреть модели E6C2-CWZ5B (NPN) или E6C2-CWZ3E (PNP).

Для уточнения совместимости с конкретным оборудованием рекомендуется проверять документацию производителя.
