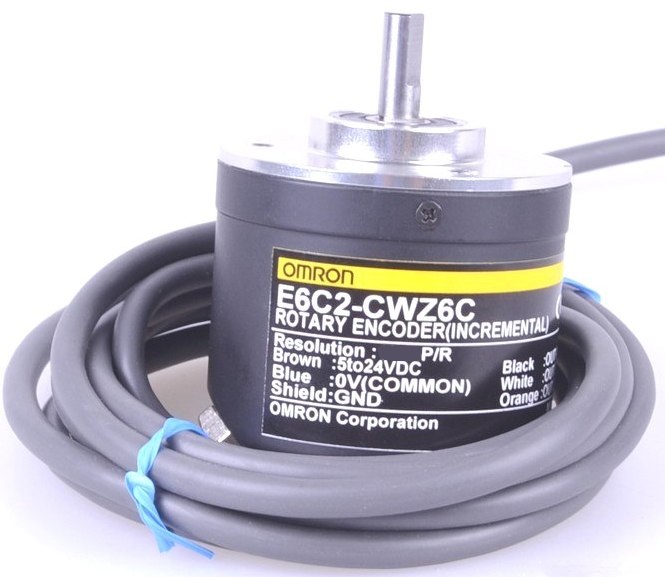

Энкодер E6C2-CWZ6C 100P/R

Описание энкодера E6C2-CWZ6C 100P/R

E6C2-CWZ6C 100P/R – это инкрементальный энкодер с выходным сигналом в формате A, B, Z (два канала и индексный импульс) и разрешением 100 импульсов на оборот (P/R). Модель относится к серии E6C2 от Omron и предназначена для точного измерения углового положения, скорости и направления вращения вала в промышленных и автоматизированных системах.

Энкодер оснащён инкрементальным выходом с разностным сигналом (линейный драйвер, RS-422) и обеспечивает высокую помехоустойчивость. Корпус выполнен из металла, что повышает его механическую прочность и защиту от вибраций.

Технические характеристики

| Параметр | Значение | |-----------------------------|------------------------------------------------------------------------------| | Тип энкодера | Инкрементальный, с индексным каналом (Z) | | Разрешение | 100 импульсов на оборот (P/R) | | Выходной сигнал | Двухканальный (A, B) с индексным импульсом (Z), разностный (RS-422) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 85 мА | | Макс. частота отклика | 100 кГц | | Допустимая скорость вращения | до 6000 об/мин | | Защита | IP50 (защита от пыли) | | Температурный диапазон | –10…+70 °C | | Тип вала | Сплошной вал (диаметр 6 мм) | | Корпус | Металлический, диаметр 40 мм | | Вес | ~250 г | | Способ подключения | Кабельный вывод (стандартно 1 м, возможны другие варианты) |

Совместимые парт-номера и аналоги

Оригинальные модели Omron:

• E6C2-CWZ6C 200P/R (аналог с разрешением 200 P/R)
• E6C2-CWZ6C 360P/R (360 импульсов на оборот)
• E6C2-CWZ6C 500P/R (500 импульсов на оборот)
• E6C2-CWZ6C 1000P/R (1000 импульсов на оборот)

Совместимые аналоги других производителей:

• Autonics E40S6-1000-3-T-24 (1000 P/R, но требует проверки посадочных размеров)
• Pepperl+Fuchs RI58-TCWZ1000RZ2L (1000 P/R, разностный выход)
• Hengstler 052.0500.1000 (1000 P/R, RS-422)

Применение

Энкодер E6C2-CWZ6C 100P/R используется в:

• Промышленных станках (ЧПУ, токарные и фрезерные машины)
• Робототехнике
• Системах позиционирования
• Конвейерных линиях
• Упаковочном оборудовании

Если требуется другой вариант разрешения или тип выхода, можно рассмотреть модификации серии E6C3 (с разъёмом) или E6B2 (компактные инкрементальные энкодеры).
