Энкодер E6C2-CWZ5B 30P/R

Описание и технические характеристики энкодера E6C2-CWZ5B 30P/R

Общее описание

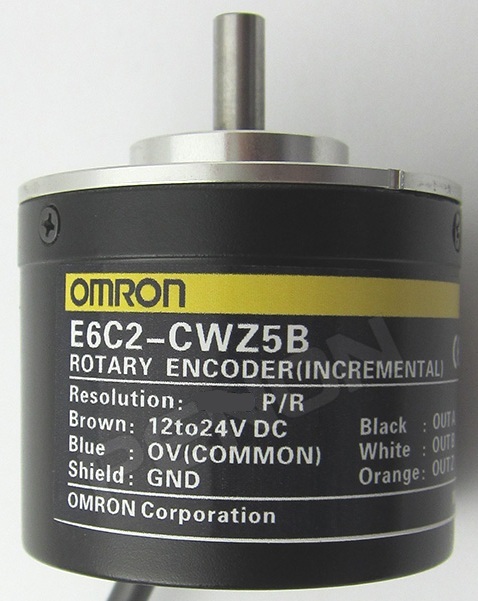

Энкодер E6C2-CWZ5B 30P/R – это инкрементальный роторный энкодер с оптическим датчиком, выпускаемый компанией Omron. Он предназначен для измерения скорости и положения вращающихся механизмов в промышленных и автоматизированных системах.

Основные особенности:
✔ Инкрементальный выход (A, B, Z) с квадратурными импульсами
✔ Разрешение 30 импульсов на оборот (P/R)
✔ Выходной сигнал – линейный драйвер (дифференциальный выход, RS-422)
✔ Напряжение питания 5 В ±5%
✔ Прочный корпус с защитой от пыли и влаги (IP50)
✔ Компактный размер (диаметр 40 мм, вал 6 мм)
✔ Высокая надежность благодаря оптической системе

Технические характеристики

| Параметр | Значение | |---------------------|----------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 30 импульсов/оборот (P/R) | | Выходной сигнал | Линейный драйвер (RS-422, дифференциальный) | | Фазы выхода | A, B (квадратура), Z (индекс) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 85 мА | | Макс. частота | 100 кГц | | Диаметр вала | 6 мм | | Момент инерции | ≤ 4 × 10⁻⁷ кг·м² | | Макс. скорость | 5000 об/мин | | Механическая нагрузка | ≤ 19,6 Н (радиальная), ≤ 9,8 Н (осевая) | | Степень защиты | IP50 | | Рабочая температура | от -10°C до +70°C | | Вес | ~0,2 кг |

Парт-номера и совместимые модели

Парт-номера E6C2-CWZ5B 30P/R

• E6C2-CWZ5B 30P/R – полное обозначение модели
• E6C2-CWZ5B – базовая серия (разрешение может отличаться)

Аналоги и совместимые модели

1. Omron E6C2-CWZ6C 30P/R (аналог с разъемным выходом)
2. Omron E6B2-CWZ6C 30P/R (бюджетный вариант с похожими характеристиками)
3. Autonics E40S6-30-3-24 (альтернативный энкодер, 30 P/R)
4. Pepperl+Fuchs RVI58N-30AKAR6N (совместимый энкодер с аналогичным выходом)
5. Hengstler RI58-O/30EK.41KB (альтернатива с RS-422 выходом)

Применение

Энкодер E6C2-CWZ5B 30P/R используется в:

• Промышленных станках (ЧПУ)
• Робототехнике
• Системах позиционирования
• Упаковочных машинах
• Конвейерных линиях

Если нужны дополнительные модификации или аналоги, уточните требования (например, другое разрешение или тип выхода).
