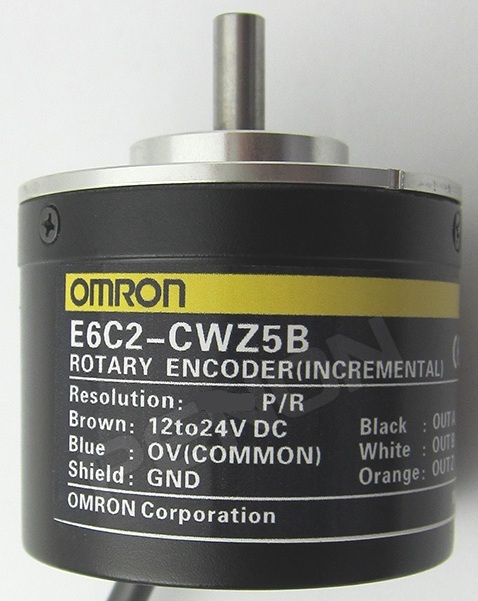

Энкодер E6C2-CWZ5B 2000P/R

Описание и технические характеристики энкодера E6C2-CWZ5B 2000P/R

E6C2-CWZ5B 2000P/R – это инкрементальный оптический энкодер с квадратурным выходом (A, B, Z) и разрешением 2000 импульсов на оборот (P/R). Модель предназначена для точного измерения угла поворота, скорости и направления вращения вала. Энкодер широко применяется в промышленной автоматизации, станках с ЧПУ, робототехнике и сервоприводах.

Основные характеристики:

• Тип: Инкрементальный, оптический
• Разрешение: 2000 импульсов/оборот (P/R)
• Выходные сигналы: Квадратурные A, B (со сдвигом 90°), индексный Z
• Фазовый сдвиг: 90° ±45° (для определения направления)
• Напряжение питания: 5 В ±5% (DC)
• Выходной ток: ≤ 35 мА (на канал)
• Максимальная скорость вращения: 6000 об/мин
• Тип выхода: Линейный (открытый коллектор)
• Защита от помех: Да (фильтрация шумов)
• Рабочая температура: -10°C до +70°C
• Степень защиты: IP50 (от пыли и брызг)
• Материал корпуса: Металл
• Диаметр вала: 5 мм (с фаской)
• Крепление: Фланцевое (крепление винтами M3)

Совместимые модели и парт-номера:

• Аналогичные модели:

  • E6C2-CWZ3X (1000 P/R)
  • E6C2-CWZ6C (1024 P/R)
  • E6C2-CWZ1X (500 P/R)
  • E6B2-CWZ3E (аналог от Omron, 1000 P/R)
  • HEDS-5500 (от Avago/Broadcom, совместим по разъему)

• Заменяемые парт-номера:

  • E6C2-CWZ5B 2000P/R (оригинал)
  • E6C2-CWZ5B-NPN (альтернативная версия с NPN-выходом)
  • E6C2-CWZ5B-PNP (версия с PNP-выходом)

Применение:

• Промышленные станки (ЧПУ)
• Робототехника и сервоприводы
• Системы позиционирования
• Управление двигателями
• Конвейерные системы

Энкодер E6C2-CWZ5B 2000P/R отличается высокой надежностью и точностью, что делает его популярным решением в автоматизированных системах. Если требуется замена, можно использовать аналогичные модели с подходящими параметрами.
