Энкодер E6C2-CWZ5B 10P/R

Описание энкодера E6C2-CWZ5B 10P/R

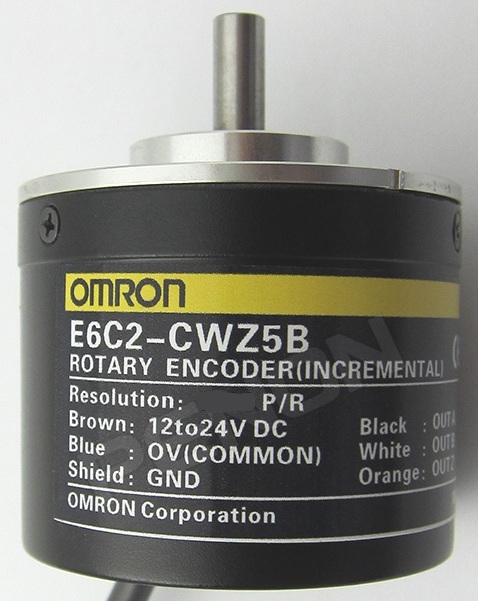

Энкодер E6C2-CWZ5B 10P/R — это инкрементальный роторный датчик угла поворота производства Omron, предназначенный для точного измерения скорости и положения вала в промышленных и автоматизированных системах.

Основные особенности:

• Инкрементальный выход (A, B, Z) с разрешением 10 импульсов на оборот (10 P/R)
• Выходной сигнал: линейный драйвер (дифференциальный RS-422) для устойчивой работы в условиях помех
• Напряжение питания: 5 В ±5%
• Максимальная частота вращения: 6000 об/мин
• Корпус: компактный, с полым валом (Ø4 мм)
• Защита: IP50 от пыли и влаги
• Температурный диапазон: -10…+70°C

Технические характеристики

| Параметр | Значение | |------------------------|----------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 10 P/R (импульсов на оборот) | | Выходной сигнал | Линейный драйвер (RS-422, A, /A, B, /B, Z, /Z) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 80 мА | | Максимальная скорость | 6000 об/мин | | Диаметр вала | Ø4 мм (полый вал) | | Момент инерции | ≤ 4×10⁻⁷ кг·м² | | Защита (IP) | IP50 | | Температура работы | -10…+70°C | | Вибрация | 10…55 Гц, 1.5 мм (по ГОСТ) | | Ударопрочность | 100 м/с², 11 мс | | Вес | ~120 г |

Парт-номера и совместимые модели

Аналогичные модели Omron:

• E6C2-CWZ5B 100P/R (100 импульсов/оборот)
• E6C2-CWZ6C 10P/R (линейный драйвер, другой разъем)
• E6C2-CWZ3E 10P/R (открытый коллектор)

Совместимые замены от других производителей:

• Autonics (E40HB10-1000-5-24, если нужен другой тип выхода)
• Hengstler (RI58-O/5000ES.42KB, для высокоскоростных применений)
• Baumer (HOG 10D 1000, с аналоговым выходом)

Кроссплатформенные замены:

• Pepperl+Fuchs (DFS60B-S1EA01024)
• Sick (DFS60B-S1EA01024)

Применение

Энкодер E6C2-CWZ5B 10P/R используется в:

• Промышленных станках (ЧПУ, токарные, фрезерные)
• Робототехнике и сервоприводах
• Конвейерных системах
• Текстильном и упаковочном оборудовании

Если требуется другое разрешение или тип выхода, можно выбрать модификации E6C2-CWZ5B с другим количеством импульсов (100P/R, 500P/R и т. д.).
