Энкодер E6C2-CWZ5B 1024P/R

Описание энкодера E6C2-CWZ5B 1024P/R

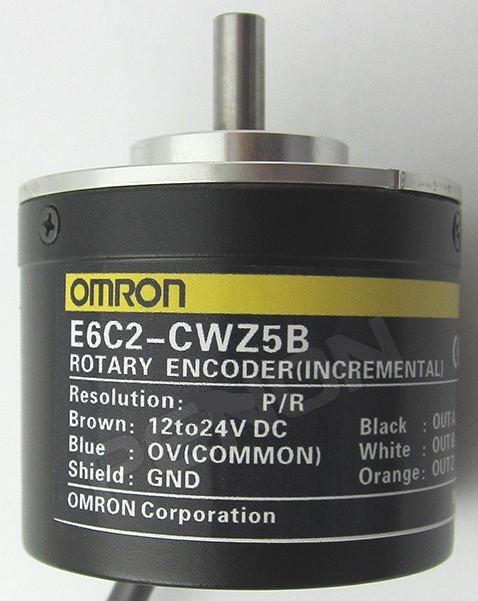

E6C2-CWZ5B – инкрементальный энкoder производства Omron, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель имеет разрешение 1024 импульсов на оборот (P/R) и выходной сигнал A, B, Z (индексный) с дифференциальной передачей (линейный драйвер).

Энкoder подходит для применения в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих высокой точности и надежности.

Технические характеристики E6C2-CWZ5B 1024P/R

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, вращающийся |
| Разрешение | 1024 импульсов/оборот (P/R) |
| Выходной сигнал | Двухканальный (A, B) + индексный (Z), дифференциальный (Line Driver) |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | ≤ 85 мА |
| Макс. частота отклика | 100 кГц |
| Допустимая скорость вращения | 6000 об/мин |
| Фазы сигнала | A, B (сдвиг 90°), Z (1 импульс/оборот) |
| Тип выхода | RS-422 (Line Driver) |
| Защита от помех | Да (дифференциальный сигнал) |
| Тип вала | Сплошной, Ø6 мм |
| Крутящий момент вала | ≤ 0.098 Н·м |
| Механическая нагрузка | Радиальная ≤ 19,6 Н, осевая ≤ 9,8 Н |
| Степень защиты | IP50 |
| Рабочая температура | -10°C ~ +70°C |
| Вес | ~ 300 г |
| Срок службы | ≥ 50 млн оборотов |

Парт-номера и совместимые модели

Аналоги и замена от Omron:

• E6C2-CWZ6C (1024 P/R, выход NPN открытый коллектор)
• E6C2-CWZ3E (1024 P/R, выход Push-Pull)
• E6C3-AG5C (1024 P/R, абсолютный энкодер)
• E6B2-CWZ6C (1024 P/R, компактная версия)

Совместимые модели других производителей:

• Autonics – E50S8-1024-3-T-24
• Hengstler – RI58-O/1024EK.42KB
• Kübler – 05.2400.1122.1024
• Baumer – HOG 10 1024 D 003

Применение

• ЧПУ-станки
• Промышленные роботы
• Серводвигатели
• Упаковочные машины
• Измерительные системы

Если нужны дополнительные данные (схемы подключения, распиновка), уточните запрос.
