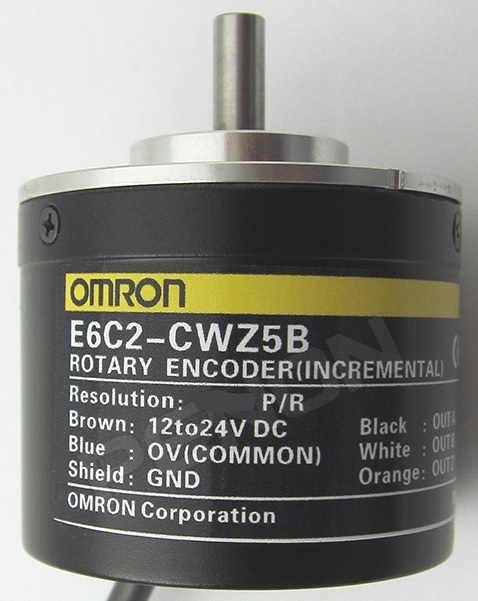

Энкодер E6C2-CWZ5B 100P/R

Описание и технические характеристики энкодера E6C2-CWZ5B 100P/R

Производитель: Omron
Тип: Инкрементальный энкодер с квадратурным выходом
Разрешение: 100 импульсов на оборот (100 P/R)
Корпус: Цилиндрический, металлический
Выходной сигнал: Линейный (A, B, Z) – TTL-совместимый
Напряжение питания: 5 В ±5%
Ток потребления: ≤ 80 мА
Максимальная частота вращения: 6000 об/мин
Выходной тип: Открытый коллектор (NPN)
Разрешение по фазе: 90° ±30° (квадратурный выход)
Сопротивление изоляции: ≥ 50 МОм (500 В DC)
Диаметр вала: 6 мм
Рабочая температура: от -10°C до +70°C
Степень защиты: IP50 (защита от пыли)
Виброустойчивость: 10–500 Гц, 1,5 мм амплитуда
Ударопрочность: 1000 м/с² (3 раза в каждом направлении)

Парт-номера (альтернативные обозначения)

• E6C2-CWZ5B 100P/R (основной)
• E6C2-CWZ5B 100P (сокращенное обозначение)
• E6C2-CWZ5B 100P/R 0.5M (версия с кабелем)

Совместимые модели (аналоги и замены)

Omron:

• E6C2-CWZ6C (1024 P/R, совместим по разъёму)
• E6C3-CWZ5GH (500 P/R, с разъёмом M12)
• E6B2-CWZ6C (аналог с аналогичным выходом)

Другие производители:

• Autonics E40S6-1000-3-T-24 (инкрементальный, 1000 P/R)
• Baumer HOG 10 1024 (1024 импульса)
• Hengstler RI 58-O/1024EK.42KB (1024 P/R)

Применение

Энкодер E6C2-CWZ5B 100P/R используется в:

• Промышленных станках (ЧПУ)
• Робототехнике
• Системах позиционирования
• Конвейерных линиях
• Текстильном оборудовании

Если нужны дополнительные параметры (например, схема подключения или аналоги с другим разрешением), уточните!
