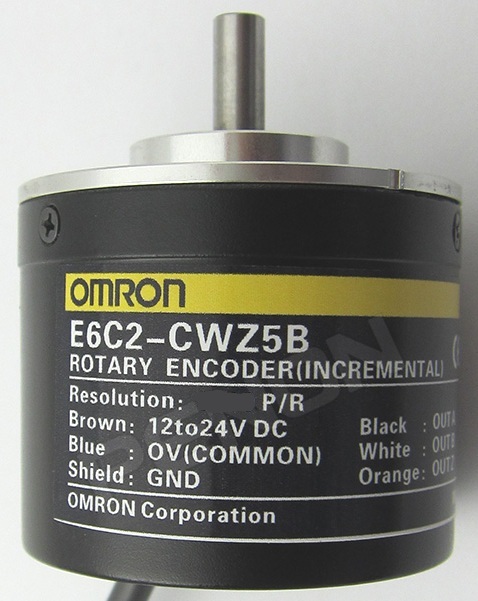

Энкодер E6C2-CWZ5B 1000P/R

Описание энкодера E6C2-CWZ5B 1000P/R

Энкодер E6C2-CWZ5B 1000P/R – это инкрементальный роторный энкодер с оптическим принципом работы, выпускаемый компанией Omron. Он предназначен для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к помехам и широким диапазоном рабочих температур, что делает её востребованной в промышленной автоматизации, станкостроении и робототехнике.

Основные особенности:

🔹 Оптический инкрементальный энкодер – обеспечивает высокую точность измерений.
🔹 Разрешение 1000 импульсов на оборот (1000 P/R) – подходит для точного позиционирования.
🔹 Выходной сигнал: квадратурный (A, B, Z) с выходом с открытым коллектором – совместим с большинством промышленных контроллеров.
🔹 Напряжение питания: 5–12 В (DC) – низкое энергопотребление.
🔹 Максимальная частота отклика: 100 кГц – высокая скорость обработки сигнала.
🔹 Защита от пыли и влаги (IP50) – устойчивость к условиям промышленной среды.
🔹 Крепление на вал диаметром 5 мм – компактная конструкция.

Технические характеристики E6C2-CWZ5B 1000P/R

| Параметр | Значение |
|-----------------------------|--------------------------------------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 1000 импульсов/оборот (1000 P/R) |
| Выходной сигнал | Квадратурный (A, B, Z), NPN-открытый коллектор |
| Напряжение питания | 5–12 В (±5%) DC |
| Потребляемый ток | ≤ 60 мА |
| Макс. частота отклика | 100 кГц |
| Диаметр вала | 5 мм |
| Момент инерции вала | ≤ 4×10⁻⁷ кг·м² |
| Рабочая температура | -10°C до +70°C |
| Степень защиты | IP50 |
| Вес | ~150 г |

Совместимые модели и парт-номера

Аналоги и замены:

• E6C2-CWZ5B 500P/R (версия с разрешением 500 P/R)
• E6C2-CWZ6C 1000P/R (альтернативная версия с разъемным кабелем)
• E6C3-CWZ5GH 1000P/R (аналог с улучшенной защитой IP65)

Совместимые устройства:

• ПЛК Omron (CP1, CJ, NX и др.)
• Частотные преобразователи (Delta, Schneider, Siemens)
• Контроллеры движения (Yaskawa, Mitsubishi)

Применение

✅ Промышленные станки (ЧПУ, токарные, фрезерные)
✅ Робототехника и сервоприводы
✅ Транспортные системы (конвейеры, лифты)
✅ Упаковочное оборудование

Энкодер E6C2-CWZ5B 1000P/R – надежное решение для задач точного позиционирования с хорошим соотношением цены и качества.
