Энкодер E6C2-CWZ3E 600P/R

Описание и технические характеристики энкодера E6C2-CWZ3E 600P/R

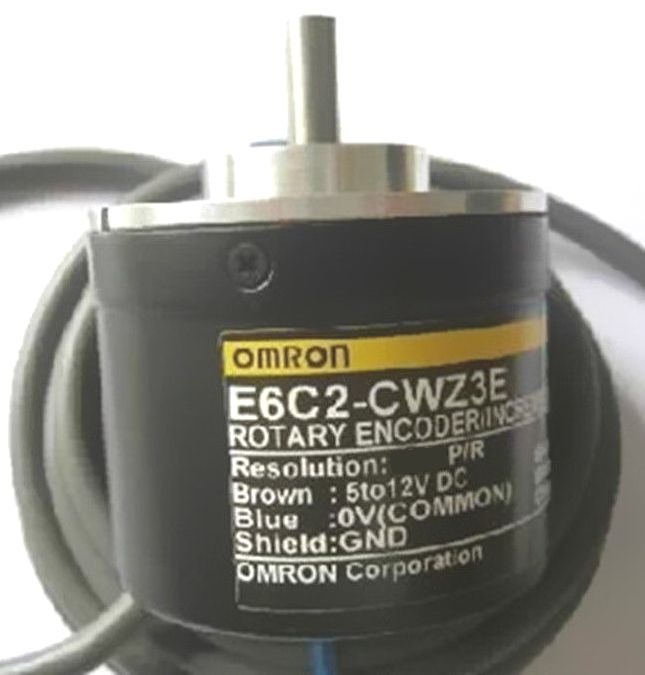

Энкодер E6C2-CWZ3E 600P/R – это инкрементальный роторный энкодер с оптическим датчиком, предназначенный для измерения углового положения вала. Он широко применяется в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих точного контроля перемещения.

Основные особенности:

• Тип: Инкрементальный (импульсный)
• Разрешение: 600 импульсов на оборот (P/R)
• Выходной сигнал: Двухканальный квадратурный (A, B) с индексным импульсом (Z)
• Тип выхода: Линейный драйвер (дифференциальный сигнал RS-422)
• Напряжение питания: 5 В ±5%
• Максимальная частота вращения: 6000 об/мин
• Защита от помех: Высокая устойчивость к электромагнитным наводкам
• Корпус: Металлический, компактный
• Класс защиты: IP50 (защита от пыли)
• Тип вала: Сплошной вал (6 мм)
• Температура эксплуатации: от -10°C до +70°C

Технические характеристики:

| Параметр | Значение | |----------|----------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 600 импульсов/оборот | | Выходные фазы | A, B (смещены на 90°), Z (индексный) | | Тип выхода | Линейный драйвер (RS-422) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 80 мА | | Макс. скорость вращения | 6000 об/мин | | Фаза Z (индекс) | 1 импульс на оборот | | Допустимая нагрузка | ≥ 2 кОм | | Рабочая температура | -10°C … +70°C | | Хранение | -25°C … +85°C | | Влажность | 35% … 85% (без конденсата) | | Виброустойчивость | 10 … 2000 Гц, 100 м/с² | | Ударопрочность | 1000 м/с², 11 мс | | Масса | ~300 г | | Материал корпуса | Алюминиевый сплав | | Тип вала | Сплошной (6 мм) | | Монтаж | Фланцевый |

Парт-номера и совместимые модели

Аналоги и заменители:

• Omron:

  • E6C2-CWZ3E 500P/R (500 имп./об.)
  • E6C2-CWZ3E 1000P/R (1000 имп./об.)
  • E6C2-CWZ6C 600P/R (с разъёмом)

• Autonics:

  • E50S8-600-3-T-24 (600 имп./об., 5 В)

• Hengstler:

  • RI 58-O/6000EK.42KB (600 имп./об., RS-422)

• Kübler:

  • 05.2400.1122.0100 (600 имп./об., 5 В)

Совместимые устройства:

Энкодер E6C2-CWZ3E 600P/R совместим с большинством ЧПУ (Fanuc, Siemens, Mitsubishi), сервоприводами (Yaskawa, Delta, Omron), ПЛК (Siemens S7, Allen-Bradley) и другими системами, поддерживающими дифференциальные сигналы (A, /A, B, /B, Z, /Z).

Заключение

Энкодер E6C2-CWZ3E 600P/R – это надежное решение для точного измерения угла поворота в промышленных условиях. Благодаря дифференциальному выходу RS-422 он обеспечивает высокую помехозащищенность и стабильную работу в сложных электромагнитных условиях.

Если вам нужна другая модель (например, с другим разрешением или типом выхода), можно рассмотреть аналоги от Omron или других производителей.
