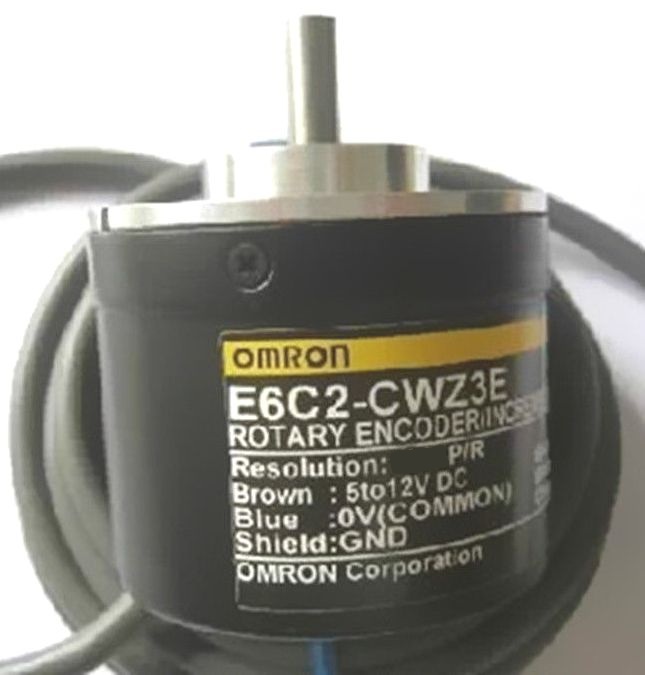

Энкодер E6C2-CWZ3E 30P/R

Описание энкодера E6C2-CWZ3E 30P/R

Энкодер E6C2-CWZ3E 30P/R — это инкрементальный роторный энкoder с выходами в формате A, B, Z (двухфазный квадратурный сигнал + индексный импульс). Данная модель предназначена для точного измерения угла поворота, скорости и направления вращения вала в промышленных приложениях, станках с ЧПУ, сервоприводах и робототехнике.

Корпус выполнен из металла, что обеспечивает высокую механическую прочность и устойчивость к вибрациям. Энкодер оснащён валом диаметром 6 мм, поддерживает 30 импульсов на оборот (30 P/R) и имеет оптический сенсор для точного измерения.

Технические характеристики:

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный |
| Разрешение | 30 импульсов/оборот (P/R) |
| Фазы выхода | A, B, Z (индексный импульс) |
| Выходной сигнал | Линейный (HTL), 5 В (TTL) или открытый коллектор (в зависимости модификации) |
| Напряжение питания | 5 В DC ±5% или 12–24 В DC (в зависимости от версии) |
| Ток потребления | ≤ 80 мА |
| Макс. частота вращения | 6000 об/мин |
| Тип вала | Сплошной, Ø6 мм |
| Механическая нагрузка | До 50 Н (радиальная), до 25 Н (осевая) |
| Класс защиты | IP50 (стандарт) / IP64 (опционально) |
| Рабочая температура | -10°C до +70°C |
| Вес | ~180 г |

Совместимые модели и аналоги:

Парт-номера E6C2-CWZ3E 30P/R:

• Омрон (Omron):
  • E6C2-CWZ3E 30P/R (базовая модель)
  • E6C2-CWZ3E 30P/R 5V (версия с питанием 5 В)
  • E6C2-CWZ3E 30P/R 12-24V (версия с питанием 12–24 В)
  • E6C2-CWZ3E 30P/R2M (версия с кабелем 2 м)

Аналоги и совместимые модели других производителей:

• Autonics (Автоникс):
  • E40HB-30-3-T-5 (30 P/R, TTL выход)
• Hengstler (Хенгстлер):
  • RI58-TD/30EH.41KB (30 P/R, HTL выход)
• Baumer (Баумер):
  • HOG 10D-1024 (1024 P/R, но совместим по креплению)
• Sick (Зик):
  • DFS60A-S1EA03000 (30 P/R, NPN выход)

Если требуется уточнение по конкретной модификации или совместимости с оборудованием, укажите параметры системы (напряжение, тип выхода, диаметр вала).
