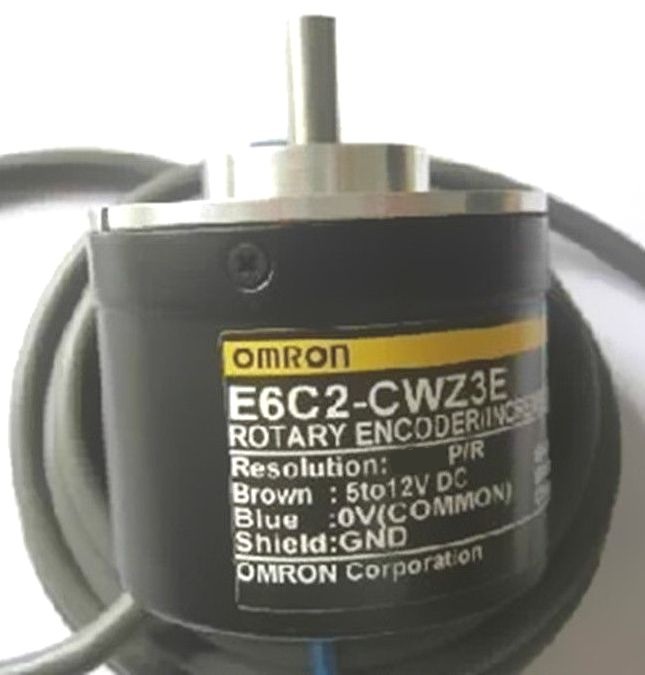

Энкодер E6C2-CWZ3E 1200P/R

Описание энкодера E6C2-CWZ3E 1200P/R

Энкодер E6C2-CWZ3E 1200P/R – это инкрементальный роторный энкодер с оптическим датчиком, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к помехам и широким диапазоном рабочих температур.

Используется в промышленной автоматизации, станках с ЧПУ, робототехнике, сервоприводах и других системах, требующих точного позиционирования.

Технические характеристики

| Параметр | Значение |
|--------------------------|--------------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение | 1200 импульсов на оборот (P/R) |
| Выходной сигнал | Линейный дифференциальный (A, /A, B, /B, Z, /Z) |
| Напряжение питания | 5 В ±5% DC |
| Потребляемый ток | ≤ 80 мА |
| Макс. частота ответа | 100 кГц |
| Диапазон рабочих температур | -10°C до +70°C |
| Степень защиты | IP50 |
| Тип вала | Сплошной вал (Ø6 мм) |
| Крутящий момент | ≤ 0.098 Н·м |
| Масса | ~250 г |
| Корпус | Алюминиевый |
| Подключение | Кабель с разъемом или проводной вывод |

Совместимые модели и парт-номера

Парт-номера и аналогичные модели Omron:

• E6C2-CWZ3E 1200P/R (базовая модель)
• E6C2-CWZ3E 200P/R (версия с 200 импульсами)
• E6C2-CWZ3E 1000P/R (версия с 1000 импульсами)
• E6C2-CWZ6C 1200P/R (версия с разъемом)

Совместимые модели других производителей:

• Autonics E40S6-1200-3-T-24
• Hengstler RI-58TD/1200EZ/24
• Sick DFS60A-S1PA12000
• Pepperl+Fuchs HOG10-1024MD3BN-1212

Применение

• Промышленные станки и оборудование
• Робототехника и сервосистемы
• Точное позиционирование в автоматизированных линиях
• Контроль скорости двигателей и приводов
