Энкодер E6C2-CWZ3E 10P/R

Описание энкодера E6C2-CWZ3E 10P/R

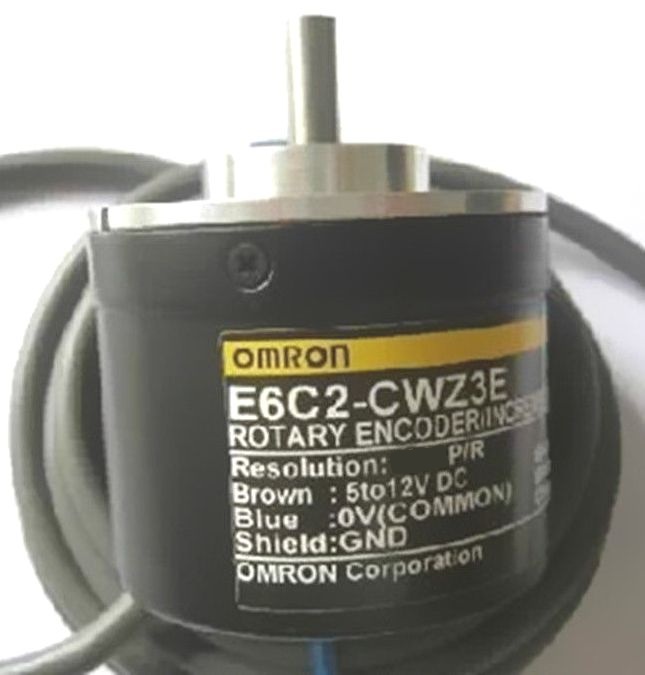

Энкодер E6C2-CWZ3E 10P/R — это инкрементальный роторный энкодер с оптическим датчиком, предназначенный для точного измерения угла поворота и скорости вращения вала. Используется в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих высокой точности позиционирования.

Технические характеристики

| Параметр | Значение | |-----------------------------|--------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение (импульсов/оборот) | 10 P/R (импульсов на оборот) | | Выходной сигнал | Двухканальный квадратурный (A, B) + индексный (Z) | | Напряжение питания | 5–24 В DC (±10%) | | Ток потребления | ≤ 80 мА | | Выходной тип | Линейный драйвер (Line Driver), RS-422 совместимый | | Макс. частота ответа | 100 кГц | | Защита от помех | Да (фильтрация сигнала) | | Диаметр вала | 6 мм | | Крутящий момент вала | ≤ 0.01 Н·м | | Скорость вращения | До 6000 об/мин | | Рабочая температура | –10°C до +70°C | | Степень защиты | IP50 (защита от пыли) | | Корпус | Металлический, цилиндрический | | Размеры (диаметр × длина) | 40 × 40 мм | | Вес | ~250 г |

Парт-номера и совместимые модели

Аналоги и замены:

• Omron
  • E6C2-CWZ3E 10P/R2 (с индексным сигналом)
  • E6C2-CWZ3E 100P/R (с разрешением 100 имп./об.)
  • E6C2-CWZ6C 10P/R (другая распиновка)
• Autonics
  • E40S6-10-3-T-1 (инкрементальный, 10 P/R)
• Kübler
  • 05.2400.1122.0100 (аналог с 10 P/R)
• Baumer
  • HOG 10 D 1000 (оптический, 10 P/R)

Совместимые модели (по разъему и креплению):

• E6C2-CWZ1X (другие варианты разрешения)
• E6C3-CWZ3EH (аналог с разъемным кабелем)
• E6B2-CWZ3E (бюджетная серия)

Применение

• Системы ЧПУ
• Промышленные роботы
• Упаковочные машины
• Текстильное оборудование
