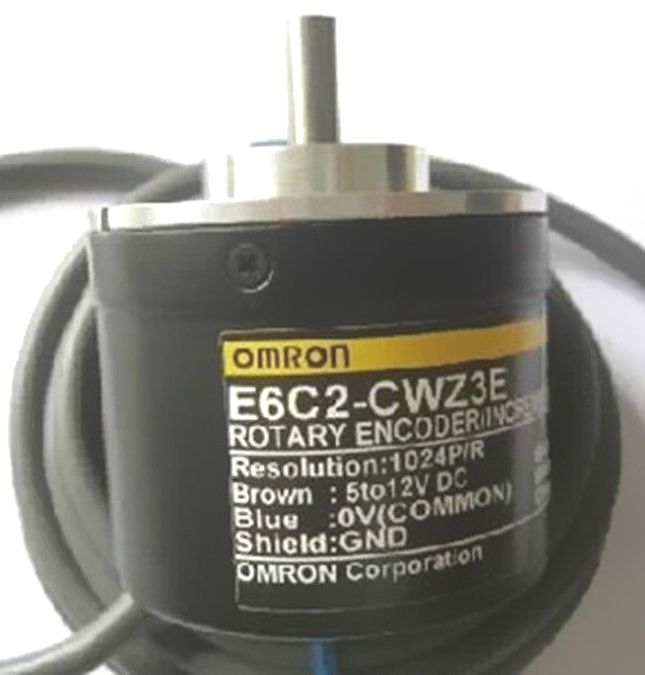

Энкодер E6C2-CWZ3E 1024P/R

Описание и технические характеристики энкодера E6C2-CWZ3E 1024P/R

Описание:
Энкодер E6C2-CWZ3E 1024P/R – это инкрементальный роторный энкoder с оптическим датчиком, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой разрешающей способностью (1024 импульса на оборот), надежной конструкцией и совместимостью с различными промышленными системами управления.

Основные технические характеристики:

| Параметр | Значение | |----------------------------|---------------------------------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 1024 импульсов/оборот (P/R) | | Выходной сигнал | Линейный (A, B, Z) / Open Collector | | Напряжение питания | 5–12 В DC (±5%) | | Макс. ток потребления | 80 мА | | Макс. частота вращения | 6000 об/мин | | Выходной ток | 35 мА (макс.) | | Тип вала | Сплошной вал (6 мм) | | Защита от пыли/влаги | IP50 | | Рабочая температура | -10°C до +70°C | | Габариты (диаметр × длина)| 40 × 30 мм | | Вес | ~150 г |

Парт-номера и совместимые модели

Парт-номера E6C2-CWZ3E 1024P/R:

• E6C2-CWZ3E 1024P/R 5V (версия на 5 В)
• E6C2-CWZ3E 1024P/R 12V (версия на 12 В)
• E6C2-CWZ3E 1024P/R 0.5M (с кабелем 0.5 м)
• E6C2-CWZ3E 1024P/R 1M (с кабелем 1 м)

Совместимые модели и аналоги:

• Omron: E6C2-CWZ6C (аналог с другим разъемом)
• Autonics: E50S8-1024-3-T-5 (альтернатива)
• Hengstler: RI58-O/1024ES.41IB (совместимый энкодер)
• Baumer Group: HOG 10-1024 (похожие характеристики)
• Kübler: 05.2400.1122.1024 (аналог с 1024 P/R)

Применение:

• ЧПУ станки
• Промышленные роботы
• Текстильное оборудование
• Упаковочные машины
• Системы автоматизации

Энкодер E6C2-CWZ3E подходит для замены в системах, где требуется высокая точность и надежность. Перед установкой рекомендуется проверить совместимость по напряжению и типу выходного сигнала.
