Энкодер E6B2-CWZ6C 400P/R

Описание энкодера E6B2-CWZ6C 400P/R

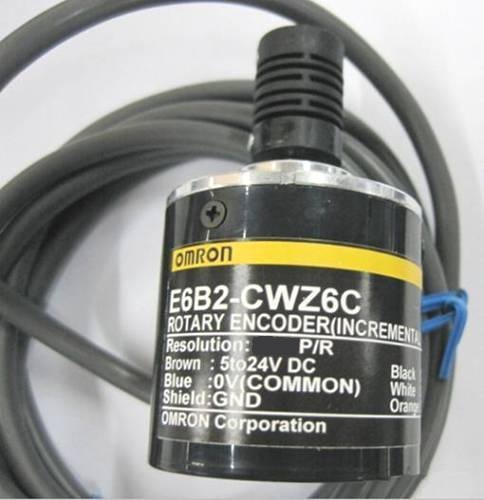

Энкодер E6B2-CWZ6C 400P/R – это инкрементальный роторный энкодер с разрешением 400 импульсов на оборот (P/R). Модель относится к серии E6B2 от компании Omron и предназначена для точного измерения угла поворота, скорости и направления вращения вала.

Энкодер оснащён инкрементальным выходом (A, B, Z) с дифференциальной линией (CWZ6C), что обеспечивает высокую помехоустойчивость в промышленных условиях. Корпус выполнен из прочного металла, что делает устройство устойчивым к вибрациям и механическим нагрузкам.

Технические характеристики

| Параметр | Значение | |----------------------------|---------------------------------------| | Тип энкодера | Инкрементальный, роторный | | Разрешение | 400 импульсов/оборот (P/R) | | Выходной сигнал | Линейный дифференциальный (A, /A, B, /B, Z, /Z) | | Напряжение питания | 5 В ±5% | | Макс. ток потребления | 85 мА | | Скорость вращения | До 6000 об/мин | | Тип вала | Сплошной вал (6 мм) | | Защита от пыли/влаги | IP50 | | Рабочая температура | от -10°C до +70°C | | Выходной кабель | 2 м (стандартно) | | Корпус | Металлический |

Парт-номера и совместимые модели

Аналоги и парт-номера Omron

• E6B2-CWZ6C 100P/R (100 импульсов/оборот)
• E6B2-CWZ6C 600P/R (600 импульсов/оборот)
• E6B2-CWZ6C 1000P/R (1000 импульсов/оборот)
• E6B2-CWZ3E (открытый коллектор, 5 В)
• E6B2-CWZ1X (открытый коллектор, 12-24 В)

Совместимые модели других брендов

• Autonics E40S6-400-3-T-5
• Pepperl+Fuchs DFS60B-S4PA4000
• Sick DFS60B-S4PA4000

Применение

• Промышленные станки (ЧПУ, фрезерные, токарные)
• Робототехника и сервоприводы
• Транспортные системы (конвейеры)
• Измерительное оборудование

Если вам нужен энкодер с аналогичными характеристиками, но другим типом выхода или разрешением, уточните требования – помогу подобрать подходящий вариант.
