Энкодер E6B2-CWZ6C 300P/R

Описание и технические характеристики энкодера E6B2-CWZ6C 300P/R

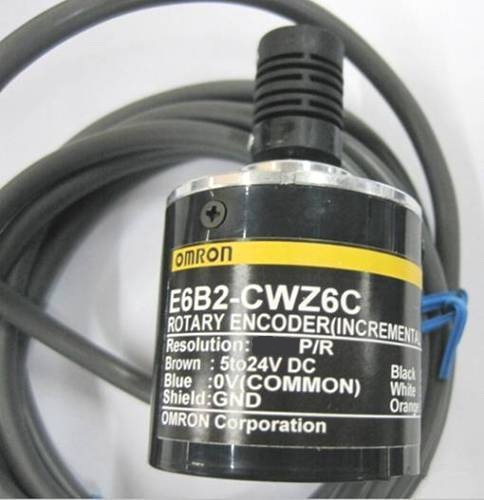

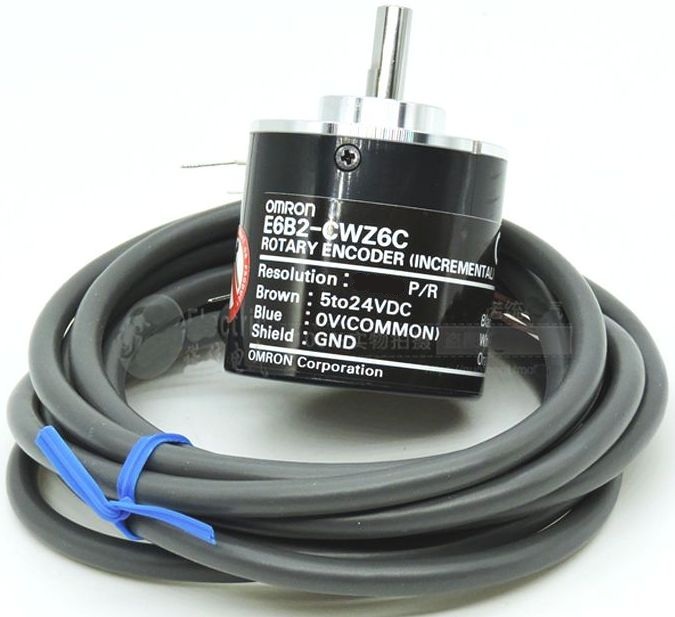

E6B2-CWZ6C 300P/R – инкрементальный вращающийся энкодер с валом от компании Omron, предназначенный для точного измерения углового положения, скорости и направления вращения.

Основные характеристики:

• Тип сигнала: Инкрементальный (A, B, Z)
• Разрешение: 300 импульсов на оборот (P/R)
• Напряжение питания: 5–24 В DC (±10%)
• Выходной сигнал: Линейный драйвер (Line Driver, RS-422)
• Максимальная частота отклика: 100 кГц
• Защита: IP50 (от пыли)
• Температурный диапазон: –10…+70 °C
• Вал: 6 мм, с полумуфтой
• Крутящий момент: ≤0.098 Н·м
• Макс. скорость вращения: 6000 об/мин
• Корпус: Металлический (алюминиевый), диаметр 40 мм
• Вес: 0.3 кг

Парт-номера и совместимые модели:

• E6B2-CWZ6C 300P/R (основной номер)
• E6B2-CWZ6C 300P (аналогичный, возможны вариации в маркировке)
• E6B2-CWZ6C 600P/R (версия с 600 импульсами)
• E6B2-CWZ5B 300P/R (5 В DC, выход с открытым коллектором)
• E6B2-CWZ3E 300P/R (12–24 В DC, NPN-открытый коллектор)

Совместимые устройства и системы:

• ПЛК Omron: серии CP1, CJ, CS, NX, Sysmac
• Частотные преобразователи: Omron MX2, 3G3MV
• Сервоприводы: Omron R88D, Delta, Yaskawa, Mitsubishi
• Контроллеры движения: Allen-Bradley, Siemens, Schneider Electric

Энкодер E6B2-CWZ6C 300P/R подходит для промышленных применений, включая станки с ЧПУ, упаковочное оборудование, робототехнику и системы автоматизации.

Если требуется другая версия (например, с другим разрешением или выходом), можно рассмотреть аналоги E6B2-CWZ6C (100P/R, 1024P/R) или E6H-CWZ6C (усиленная конструкция).
