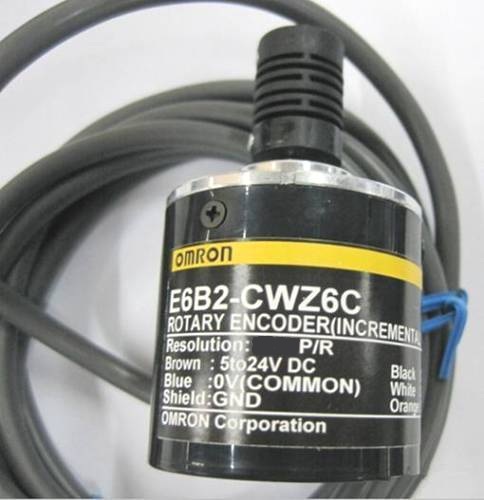

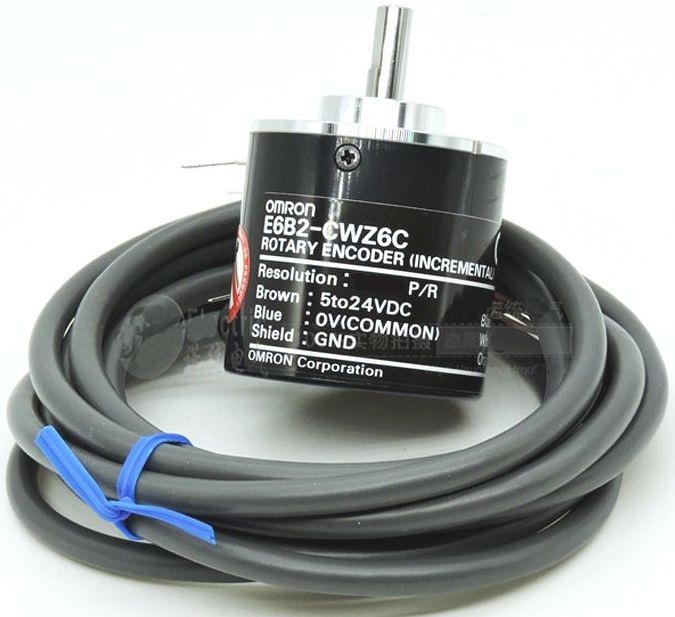

Энкодер E6B2-CWZ6C 3000P/R

Описание энкодера E6B2-CWZ6C 3000P/R

Энкодер E6B2-CWZ6C 3000P/R – это инкрементальный роторный энкодер с высоким разрешением (3000 импульсов на оборот), предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Он широко применяется в промышленной автоматизации, станках с ЧПУ, робототехнике, сервоприводах и других системах, требующих высокой точности позиционирования.

Энкодер имеет компактный корпус, вал диаметром 6 мм, оптический принцип работы и выходные сигналы A, B, Z (индексный импульс). Выходной интерфейс – линейный драйвер (Line Driver), обеспечивающий повышенную помехоустойчивость при передаче сигналов на большие расстояния.

Технические характеристики

| Параметр | Значение | |----------------------------|--------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение | 3000 импульсов/оборот (P/R) | | Выходной сигнал | Линейный драйвер (Line Driver) – A, /A, B, /B, Z, /Z | | Напряжение питания | 5 В ±5% | | Ток потребления | ≤ 100 мА | | Макс. частота вращения | 6000 об/мин | | Диаметр вала | 6 мм | | Рабочая температура | -10 °C … +70 °C | | Степень защиты | IP50 | | Корпус | Алюминиевый | | Размеры (диаметр × длина) | Ø40 × 60 мм (с валом) | | Масса | ~300 г |

Парт-номера и совместимые модели

Парт-номера оригинального энкодера:

• E6B2-CWZ6C 3000P/R (полное обозначение)
• E6B2-CWZ6C (базовая модель, может отличаться разрешением)

Совместимые аналоги от других производителей:

• Omron E6B2-CWZ6C (аналогичная модель)
• Autonics E50S8-3000-3-T-5
• Baumer HOG 10DN 3000 I
• Pepperl+Fuchs RVI58N-012AAR0BN-3000P
• Sick DFS60A-S1PA30000

Совместимые кабели и переходники:

• Кабель для подключения: Z6C-□□□ (например, Z6C-C01 для 1 м)
• Разъем: Обычно 12-контактный разъем (уточняется по спецификации)

Применение

• Промышленные станки и ЧПУ
• Серво- и шаговые приводы
• Робототехника
• Текстильные и упаковочные машины
• Системы автоматизации

Если вам нужно уточнить специфику замены или подключения, укажите модель контроллера или привода, с которым планируется использование энкодера.
