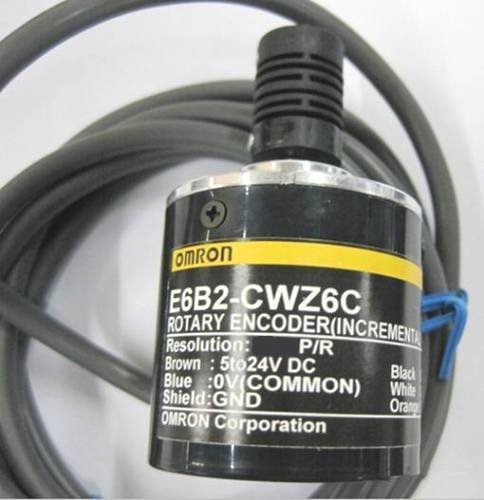

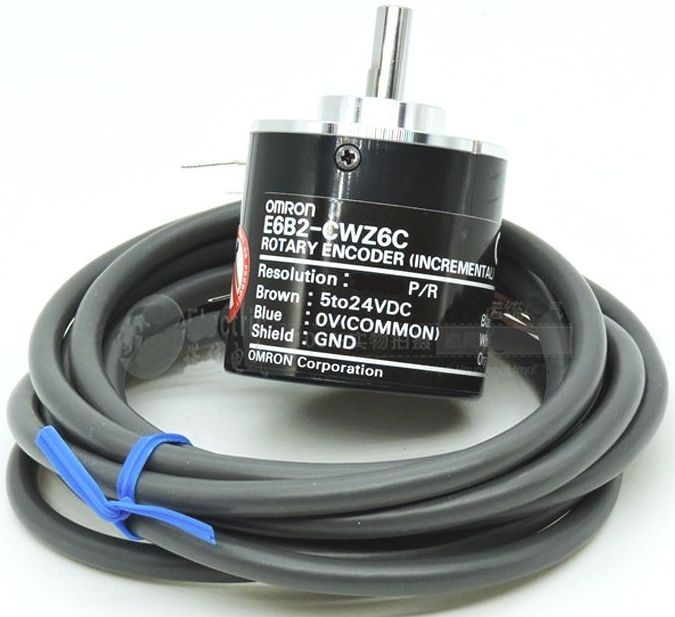

Энкодер E6B2-CWZ6C 1500P/R

Описание энкодера E6B2-CWZ6C 1500P/R

Энкодер E6B2-CWZ6C 1500P/R – это инкрементальный ротационный энкодер с высоким разрешением (1500 импульсов на оборот), предназначенный для точного измерения углового положения, скорости и направления вращения вала. Модель отличается надежностью, компактными размерами и широкой совместимостью с промышленным оборудованием.

Основные характеристики:

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, с квадратурным выходом (A, B, Z) |
| Разрешение | 1500 импульсов/оборот (P/R) |
| Выходной сигнал | Линейный (HTL), 5V или 12-24V (в зависимости от версии) |
| Макс. скорость вращения | 6000 об/мин |
| Напряжение питания | 5V DC, 12-24V DC (в зависимости от модификации) |
| Выходные фазы | A, B (квадратурные сигналы), Z (индексный сигнал) |
| Тип вала | Полый вал (6 мм) / сплошной вал (в зависимости от исполнения) |
| Защита | IP50 (от пыли и влаги) |
| Рабочая температура | -10°C до +70°C |
| Корпус | Металлический, компактный |
| Подключение | Разъем или кабельный вывод |

Парт-номера и совместимые модели

Аналоги и замены:

• Omron: E6B2-CWZ6C (1500P/R), E6B2-CWZ6B (1000P/R), E6B2-CWZ6X (2000P/R)
• Autonics: E50S8-1500-3-T-5
• Pepperl+Fuchs: HOG10-1500-IO-5
• Sick: DFS60S-1500-1-N1

Совместимые устройства:

• ЧПУ-станки (Fanuc, Siemens, Mitsubishi)
• Серводвигатели (Yaskawa, Delta, Allen-Bradley)
• Промышленные роботы (KUKA, ABB)
• Системы автоматизации (PLC от Siemens, Omron, Schneider Electric)

Энкодер E6B2-CWZ6C 1500P/R подходит для замены аналогичных моделей с разрешением 1000–2000 P/R в системах позиционирования и измерения скорости.
