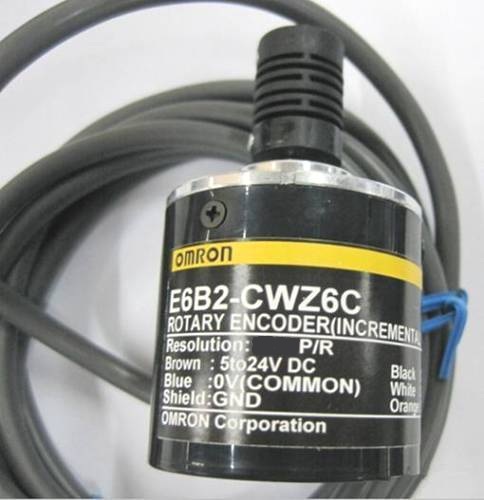

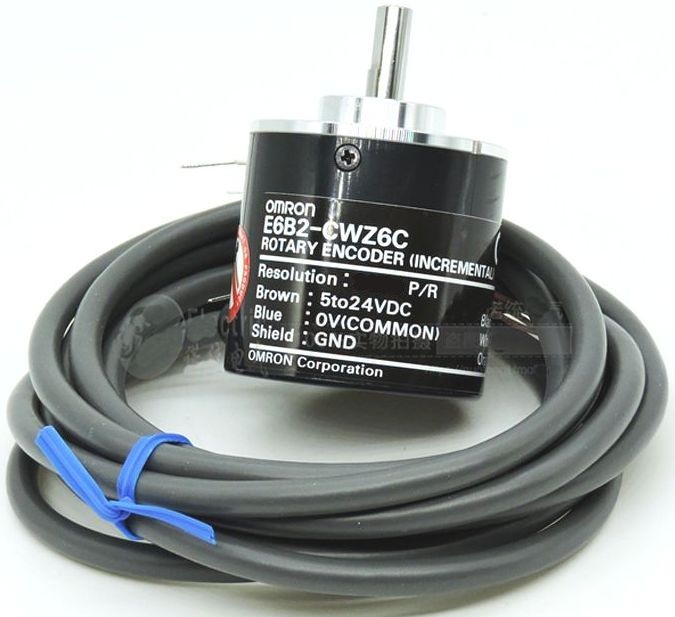

Энкодер E6B2-CWZ6C 1024P/R

Описание энкодера E6B2-CWZ6C 1024P/R

E6B2-CWZ6C 1024P/R – это инкрементальный роторный энкодер с оптическим датчиком, предназначенный для точного измерения угла поворота и скорости вращения вала. Модель отличается высокой надежностью, устойчивостью к вибрациям и помехам, что делает её подходящей для промышленного применения, включая станки с ЧПУ, сервоприводы, робототехнику и автоматизированные системы.

Основные особенности:

• Инкрементальный выход (A, B, Z) с разрешением 1024 импульсов на оборот (PPR)
• Оптическая технология для высокой точности
• Выходной сигнал: Line Driver (двухтактный, дифференциальный) для устойчивости к помехам
• Напряжение питания: 5 В ±5%
• Максимальная частота отклика: 100 кГц
• Защита от пыли и влаги (стандарт IP50)
• Механический ресурс: 6000 об/мин (макс. 10 000 об/мин кратковременно)
• Рабочая температура: от -10°C до +70°C

Технические характеристики

| Параметр | Значение |
|----------------------------|----------------------------------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение (PPR) | 1024 импульса/оборот |
| Выходной сигнал | Линейный драйвер (A, /A, B, /B, Z, /Z) |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | ≤ 85 мА |
| Макс. частота отклика | 100 кГц |
| Макс. скорость вращения| 6000 об/мин (10 000 об/мин кратковременно)|
| Защита (IP) | IP50 |
| Рабочая температура | -10°C … +70°C |
| Механическая нагрузка | Осевая: 20 Н, Радиальная: 50 Н |
| Вал | ∅6 мм, сплошной |
| Корпус | Алюминиевый |
| Размеры (диаметр × длина) | ∅40 × 35 мм |

Парт-номера и совместимые аналоги

Аналогичные модели от Omron:

• E6B2-CWZ6C 1000P/R (1000 импульсов/оборот)
• E6B2-CWZ6C 2000P/R (2000 импульсов/оборот)
• E6B2-CWZ6C 360P/R (360 импульсов/оборот)

Совместимые модели других производителей:

• Autonics – E40HB6-1024-3F
• Baumer – HOG 10 1024 3F
• Hengstler – RI 58-O/1024EK.42KB
• Pepperl+Fuchs – ENI58IL-H1024BZ3

Применение

Энкодер E6B2-CWZ6C 1024P/R используется в:

• ЧПУ-станках (позиционирование осей)
• Сервоприводах (обратная связь по скорости)
• Робототехнике (датчики угла поворота)
• Конвейерных системах (контроль движения)
• Промышленной автоматизации (измерение перемещений)

Если вам нужны дополнительные данные (например, схемы подключения или аналоги с другим интерфейсом), уточните запрос!
