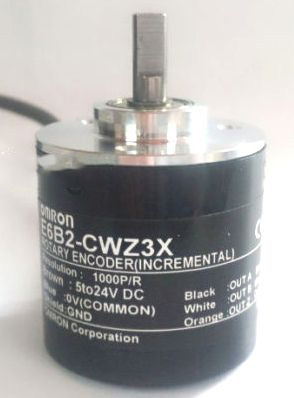

Энкодер E6B2-CWZ3X 600P/R

Описание энкодера E6B2-CWZ3X 600P/R

E6B2-CWZ3X 600P/R – это инкрементальный вращающийся энкодер с оптическим датчиком, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель отличается высокой надежностью, устойчивостью к помехам и широким диапазоном рабочих температур. Используется в промышленной автоматизации, станках ЧПУ, робототехнике, сервоприводах и других системах управления.

Ключевые особенности:

• Тип энкодера: инкрементальный, с квадратурными сигналами (A, B, Z)
• Разрешение: 600 импульсов на оборот (P/R)
• Выходной сигнал: линейный драйвер (дополняющий, HTL/TTL-совместимый)
• Напряжение питания: 5–24 В постоянного тока
• Ток потребления: ≤ 80 мА
• Макс. скорость вращения: 6000 об/мин
• Защита от помех: помехозащищенные выходы (Line Driver)
• Класс защиты: IP50 (защита от пыли)
• Рабочая температура: –10°C до +70°C
• Механическая конструкция: вал 6 мм, крепление фланцем
• Индексный сигнал (Z): 1 импульс на оборот

Технические характеристики

| Параметр | Значение | |----------------------|-------------| | Тип выхода | Line Driver (дополняющий, HTL/TTL) | | Разрешение | 600 импульсов/оборот (P/R) | | Напряжение питания | 5–24 В DC (±10%) | | Ток потребления | ≤ 80 мА | | Выходные сигналы | A, /A, B, /B, Z, /Z (6-проводный) | | Макс. скорость | 6000 об/мин | | Допустимая нагрузка | ≤ 30 мА | | Защита от обратной полярности | Да | | Крутящий момент | ≤ 0.01 Н·м | | Момент инерции | ≤ 4×10⁻⁶ кг·м² | | Виброустойчивость | 10–55 Гц, 1.5 мм амплитуда | | Ударопрочность | 1000 м/с² (11 ms) | | Степень защиты | IP50 | | Материал корпуса | Алюминиевый сплав | | Вес | ~200 г |

Парт-номера и совместимые модели

Аналоги и замены:

• Omron: E6B2-CWZ3E (2000P/R), E6B2-CWZ6C (1024P/R)
• Autonics: E40S6-600-3-T-24 (600P/R, TTL)
• Pepperl+Fuchs: HOG10-1024BO (1024P/R, HTL)
• Baumer: HOG 10D 1024I (1024P/R, инкрементальный)

Совместимые контроллеры и устройства:

• ПЛК: Siemens S7-1200, Allen-Bradley Micro800
• Сервоприводы: Yaskawa, Delta, Schneider Electric
• ЧПУ-контроллеры: Mach3, LinuxCNC

Применение

Энкодер E6B2-CWZ3X 600P/R используется в:

• Промышленных станках (токарные, фрезерные)
• Робототехнике (определение положения оси)
• Текстильном оборудовании
• Упаковочных машинах
• Автоматизированных транспортных системах

Если требуется другая версия (например, с абсолютным выходом или другим разрешением), можно рассмотреть модели E6C2-CWZ6C (1024P/R) или E6B2-CWZ1X (1000P/R).
