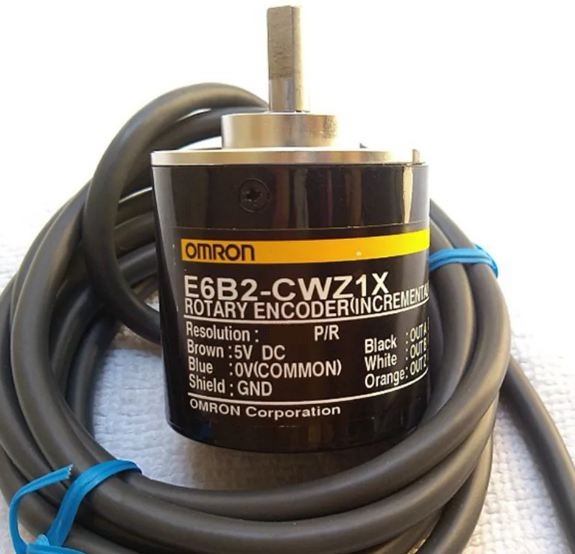

Энкодер E6B2-CWZ1X 60P/R

Описание энкодера E6B2-CWZ1X 60P/R

Энкодер E6B2-CWZ1X 60P/R – это инкрементальный ротационный энкодер с оптическим принципом действия, предназначенный для точного измерения угла поворота, скорости и направления вращения вала. Модель широко применяется в промышленной автоматизации, станках с ЧПУ, робототехнике и других системах, требующих высокой точности позиционирования.

Ключевые особенности:

• Разрешение: 60 импульсов на оборот (60 P/R)
• Выходной сигнал: квадратурный (A, B, Z) с опторазвязанными выходами
• Напряжение питания: 5–24 В постоянного тока
• Тип выхода: линейный драйвер (дополнительно может быть с открытым коллектором)
• Защита: от пыли и влаги (стандарт IP50)
• Конструкция: компактный корпус с полым валом (сквозное отверстие)
• Механическая нагрузка: радиальная ≤30 N, осевая ≤10 N

Технические характеристики

| Параметр | Значение |
|-----------------------|-------------|
| Тип энкодера | Инкрементальный, оптический |
| Разрешение (P/R) | 60 импульсов/оборот |
| Выходные сигналы | Фазы A, B (сдвиг 90°), индексный сигнал Z |
| Тип выхода | Линейный драйвер (HTL) или открытый коллектор (NPN) |
| Напряжение питания | 5–24 В DC (±10%) |
| Потребляемый ток | ≤80 мА |
| Максимальная частота | 100 кГц |
| Рабочая температура | –10°C до +70°C |
| Степень защиты | IP50 |
| Материал корпуса | Алюминиевый сплав |
| Диаметр вала | 6 мм (сквозное отверстие) |
| Вес | ~200 г |

Парт-номера и совместимые модели

Аналогичные модели от Omron (разные модификации):

• E6B2-CWZ6C (60 P/R, выход NPN открытый коллектор)
• E6B2-CWZ3E (60 P/R, выход PNP открытый коллектор)
• E6B2-CWZ1X (60 P/R, выход линейный драйвер)
• E6B2-CWZ5B (1024 P/R, выход NPN)

Совместимые модели других производителей:

• Autonics – E40S6-600-3-L-5 (60 P/R, линейный выход)
• Pepperl+Fuchs – HOG10-1024 (похожий форм-фактор)
• SICK – DFS60 (аналог с аналогичным разрешением)

Применение

Энкодер E6B2-CWZ1X 60P/R используется в:

• Системах ЧПУ (станки, гравировщики)
• Промышленных роботах
• Упаковочном оборудовании
• Конвейерных линиях
• Точных измерительных системах

Если требуется другой тип выхода (например, PNP или более высокое разрешение), можно выбрать модификацию из линейки E6B2.

Для уточнения совместимости с конкретным оборудованием рекомендуется проверять документацию производителя.
