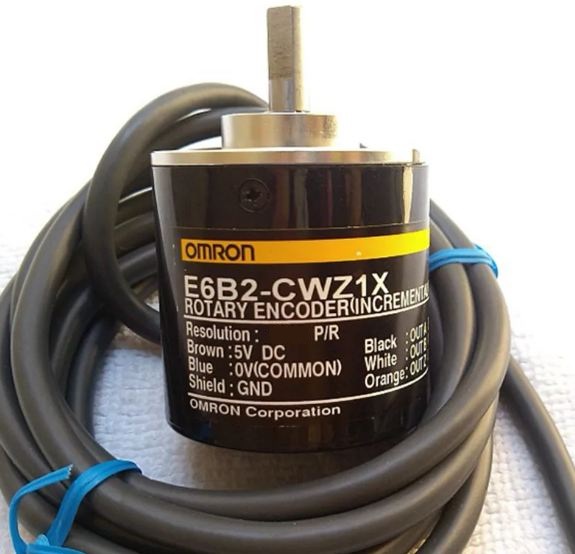

Энкодер E6B2-CWZ1X 50P/R

Описание энкодера E6B2-CWZ1X 50P/R

E6B2-CWZ1X 50P/R – инкрементальный энкодер с валом, оптическим сенсором и выходным сигналом в формате A, B, Z (два канала + индекс). Предназначен для точного измерения угла поворота, скорости и направления вращения в промышленных системах автоматизации, станках ЧПУ, сервоприводах и робототехнике.

Основные особенности:

• Разрешение: 50 импульсов на оборот (P/R)
• Выходной сигнал: квадратурный (A, B, Z) с опторазвязанным выходом (Line Driver)
• Напряжение питания: 5 В ±5%
• Ток потребления: ≤ 80 мА
• Максимальная частота вращения: 6000 об/мин
• Защита: IP50 (от пыли и влаги)
• Температурный диапазон: -10°C … +70°C
• Механическая нагрузка на вал: радиальная ≤ 50 N, осевая ≤ 30 N
• Материал корпуса: алюминиевый сплав
• Тип вала: сплошной (диаметр 6 мм)
• Габариты: диаметр 40 мм, длина 75 мм

Технические характеристики

| Параметр | Значение | |-----------------------|----------------------------------| | Тип энкодера | Инкрементальный, оптический | | Разрешение (имп/об) | 50 P/R (A, B, Z) | | Выходной сигнал | Line Driver (RS422) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 80 мА | | Макс. частота вращения | 6000 об/мин | | Фазы выходного сигнала | A, B (квадратурные), Z (индекс) | | Фазовая погрешность | ±10' (угловых минут) | | Крутящий момент | ≤ 0,001 Н·м | | Степень защиты | IP50 | | Рабочая температура | -10°C … +70°C | | Вес | ~200 г |

Парт-номера и аналоги

Оригинальные аналоги Omron:

• E6B2-CWZ1X 50P/R (основная модель)
• E6B2-CWZ1X 100P/R (100 импульсов/оборот)
• E6B2-CWZ6C 50P/R (с разъемным кабелем)
• E6B2-CWZ3E 50P/R (открытый коллектор NPN)

Совместимые модели других производителей:

• Autonics – E40S6-50-3-24 (аналог с Line Driver)
• Pepperl+Fuchs – HOG10-50DN1024 (50 P/R)
• Baumer – HOG 10D 50 (50 имп/об, RS422)
• Kübler – 05.2400.1122.0100 (100 P/R, но совместим по креплению)

Область применения

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и сервосистемы
• Упаковочное оборудование
• Текстильные машины
• Конвейерные системы

Если нужна дополнительная информация (схемы подключения, аналоги), уточните!
