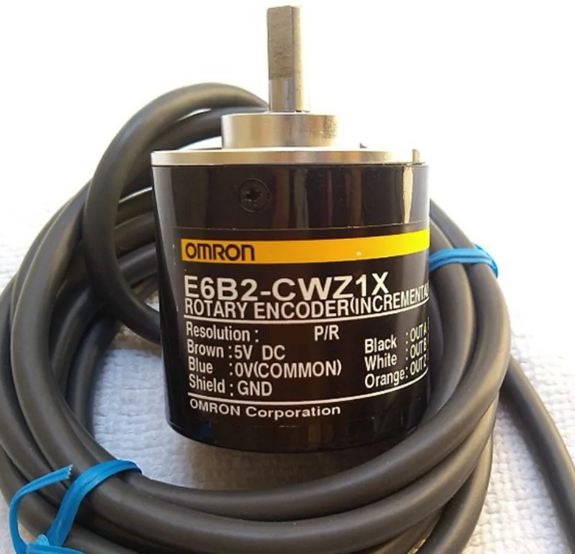

Энкодер E6B2-CWZ1X 40P/R

Описание энкодера E6B2-CWZ1X 40P/R

Энкодер E6B2-CWZ1X 40P/R – это инкрементальный роторный энкодер с выходным сигналом в формате линейного напряжения (HTL) и разрешением 40 импульсов на оборот (P/R). Модель предназначена для точного измерения скорости, направления и положения вала в промышленных приложениях.

Корпус выполнен из прочного металла, обеспечивает устойчивость к вибрациям и механическим нагрузкам. Энкодер оснащён валом диаметром 6 мм, имеет компактные габариты и может использоваться в системах автоматизации, станках ЧПУ, робототехнике и других устройствах, требующих высокой точности позиционирования.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, роторный |
| Разрешение | 40 импульсов на оборот (P/R) |
| Выходной сигнал | Линейное напряжение (HTL) |
| Напряжение питания | 5–24 В DC |
| Макс. ток потребления | ≤ 80 мА |
| Частота отклика | до 100 кГц |
| Диаметр вала | 6 мм |
| Защита от пыли/влаги | IP50 |
| Рабочая температура | -10°C до +70°C |
| Степень защиты | Стандартная (негерметичный корпус) |

Совместимые модели и альтернативные парт-номера

Аналогичные модели Omron:

• E6B2-CWZ3E (NPN открытый коллектор, 200-2000 P/R)
• E6B2-CWZ6C (PNP открытый коллектор, 100-1000 P/R)
• E6B2-CWZ5B (Дополненный выходной сигнал, 5 В, 100-1000 P/R)

Совместимые модели других производителей:

• Autonics: E50S8-1000-3-T-24
• Pepperl+Fuchs: DFS60B-S1EA02400
• Baumer: HOG 10 1024 (HTL)

Парт-номера и модификации:

• E6B2-CWZ1X 40P/R (базовая модель, HTL выход)
• E6B2-CWZ1X 100P/R (версия с разрешением 100 P/R)
• E6B2-CWZ1X 600P/R (версия с разрешением 600 P/R)

Применение

• Системы ЧПУ
• Промышленные роботы
• Конвейерные системы
• Текстильное и упаковочное оборудование
• Автоматизированные производственные линии

Энкодер E6B2-CWZ1X 40P/R обладает высокой надежностью и совместим с большинством промышленных контроллеров, поддерживающих сигнал HTL.
