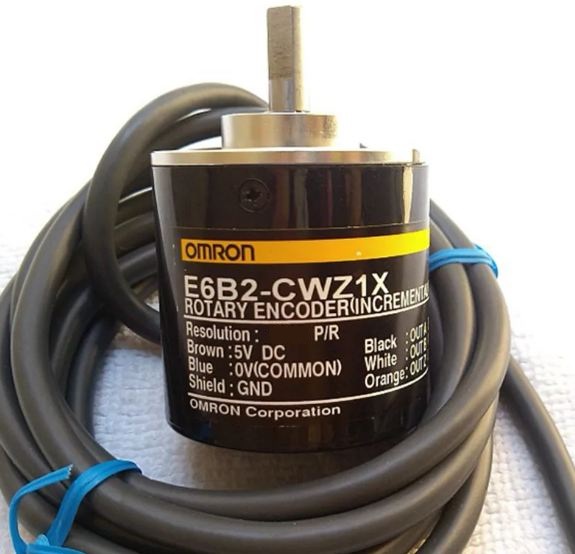

Энкодер E6B2-CWZ1X 2500P/R

Описание энкодера E6B2-CWZ1X 2500P/R

Производитель: Omron (Autonics, если уточнено)
Тип: Инкрементальный энкодер с квадратурным выходом
Разрешение: 2500 импульсов на оборот (P/R)
Выходной сигнал: Линейный драйвер (дополняющий, дифференциальный выход) – RS-422 совместимый (CWZ1X)
Корпус: Компактный, цилиндрический, диаметр ~58 мм
Применение: Промышленная автоматизация, станки с ЧПУ, робототехника, сервоприводы, измерительные системы.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, вращающийся |
| Разрешение | 2500 импульсов/оборот (P/R) |
| Выходной сигнал | Дополняющий (A, /A, B, /B, Z, /Z) |
| Напряжение питания | 5 В ±5% (стандарт), возможны модификации 12–24 В |
| Ток потребления | ≤ 100 мА |
| Макс. частота отклика | 100–300 кГц (зависит от модели) |
| Защита | IP50–IP65 (от пыли и брызг) |
| Вал | ∅6 мм (сплошной/полый) |
| Крутящий момент | ≤ 0.01 Н·м |
| Рабочая температура | -10°C ~ +70°C |
| Виброустойчивость | 10–2000 Гц, 20 м/с² |
| Ударопрочность | 1000 м/с², 11 мс |
| Вес | ~300–400 г |

Парт-номера и совместимые модели

Omron:

• E6B2-CWZ1X 2500P/R (базовая модель)
• E6B2-CWZ6C 2500P/R (открытый коллектор, 5 В)
• E6B2-CWZ3E 2500P/R (дополняющий выход, 12–24 В)

Autonics:

• E50S8-2500-3-T-24 (аналог с 2500 P/R, 24 В)
• E40S6-2500-3-T-5 (компактный, 5 В)

Другие совместимые аналоги:

• SICK DFS60A-S1PA25000 (2500 P/R, RS-422)
• Pepperl+Fuchs RVI58N-2500AAR1R1N-01024
• Kübler 05.2400.1122.4100

Особенности и замечания

• Дифференциальный выход (CWZ1X) обеспечивает помехоустойчивость в промышленных условиях.
• Металлический вал повышенной прочности для долговечности.
• Совместим с PLC и ЧПУ-контроллерами (Omron, Siemens, Mitsubishi, Fanuc).

Если требуется точная замена, рекомендуется уточнить производителя (Omron или Autonics) и тип выходного сигнала (открытый коллектор/линейный драйвер).
