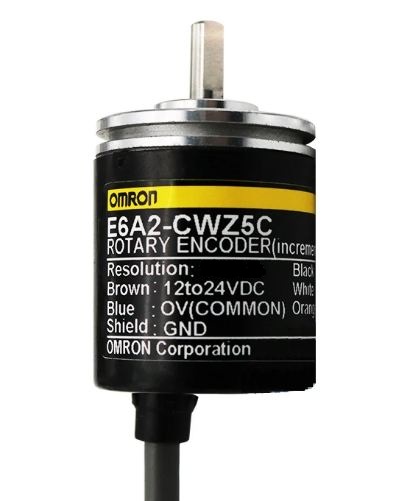

Энкодер E6A2-CWZ5C 360P/R

Описание энкодера E6A2-CWZ5C 360P/R

E6A2-CWZ5C 360P/R – это инкрементальный энкодер производства OMRON, предназначенный для измерения угла поворота, скорости и направления вращения вала. Модель обладает высокой надежностью и точностью, что делает ее востребованной в промышленной автоматизации, станкостроении, робототехнике и других областях.

Энкодер имеет разрешение 360 импульсов на оборот (P/R), что обеспечивает высокую точность измерений. Выходной сигнал – двухканальный квадратурный (A, B) с индексным импульсом (Z), что позволяет определять направление вращения и выполнять точную синхронизацию.

Технические характеристики

| Параметр | Значение |
|----------|----------|
| Тип энкодера | Инкрементальный, вращающийся |
| Разрешение | 360 импульсов/оборот (P/R) |
| Выходной сигнал | Квадратурный (A, B, Z), разностный (Line Driver) |
| Напряжение питания | 5 В ±5% |
| Потребляемый ток | ≤ 90 мА |
| Максимальная частота отклика | 100 кГц |
| Выходной ток | ±30 мА |
| Защита от помех | Да (Line Driver) |
| Рабочая температура | -10°C ... +70°C |
| Влажность | 35% ... 85% (без конденсации) |
| Вибрационная стойкость | 10 ... 2000 Гц, 98 м/с² |
| Ударная стойкость | 980 м/с², 6 мс |
| Материал корпуса | Металл |
| Тип вала | Сплошной, диаметр 6 мм |
| Момент инерции вала | ≤ 4×10⁻⁶ кг·м² |
| Крутящий момент | ≤ 0.098 Н·м |
| Максимальная скорость вращения | 6000 об/мин |
| Степень защиты | IP50 |
| Вес | ~200 г |

Совместимые модели и парт-номера

Аналоги и замены от OMRON:

• E6A2-CWZ3C 360P/R (открытый коллектор, 5 В)
• E6A2-CWZ5B 360P/R (Line Driver, 12–24 В)
• E6A2-CS3C 360P/R (разъемный вариант)
• E6B2-CWZ5C 360P/R (аналог с увеличенным ресурсом)

Совместимые модели других брендов:

• Autonics – E40S6-360-3-L-5
• Pepperl+Fuchs – HOG10-360P/R
• SICK – DFS60A-S1EA03600
• Hengstler – RI58-O/3600EK.42KB (аналог с повышенным разрешением)

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Робототехника и сервоприводы
• Упаковочные машины
• Конвейерные системы
• Текстильное оборудование

Энкодер E6A2-CWZ5C 360P/R отличается высокой надежностью и точностью, что делает его популярным выбором для задач позиционирования и контроля скорости.
