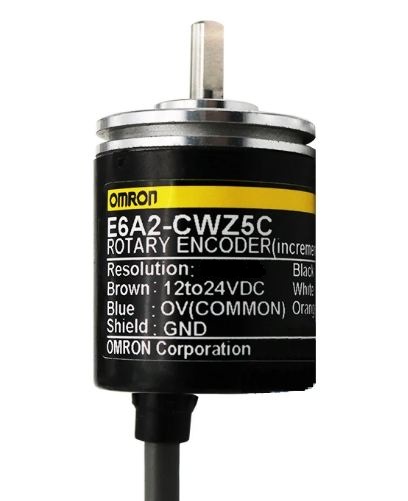

Энкодер E6A2-CWZ5C 200P/R

Описание энкодера E6A2-CWZ5C 200P/R

E6A2-CWZ5C 200P/R — это инкрементальный вращательный энкодер от Omron, предназначенный для точного измерения углового положения и скорости вращения вала. Модель обладает компактным корпусом, высокой надежностью и широким диапазоном рабочих условий.

Энкодер выдает 200 импульсов на оборот (P/R) в виде квадратурных сигналов (A, B, Z), что позволяет определять направление вращения и выполнять точный подсчет импульсов. Используется в промышленной автоматизации, станках, робототехнике, упаковочном оборудовании и других системах, требующих обратной связи по положению.

Технические характеристики

| Параметр | Значение | |----------------------------|-------------| | Тип энкодера | Инкрементальный, квадратурный | | Разрешение | 200 импульсов/оборот (P/R) | | Выходной сигнал | Линейный драйвер (доп. выход Z) | | Напряжение питания | 5 В ±5% | | Потребляемый ток | ≤ 80 мА | | Макс. частота отклика | 100 кГц | | Диапазон рабочих температур | -10°C до +70°C | | Защита | IP50 (от пыли) | | Тип вала | Сплошной вал (Ø6 мм) | | Крутящий момент | ≤ 0.001 Н·м | | Масса | ~150 г | | Способ монтажа | Фланцевое крепление |

Совместимые модели и аналоги

Парт-номера Omron (OEM и аналогичные модели)

• E6A2-CWZ3C (открытый коллектор, 200 P/R)
• E6A2-CWZ5B (другой тип выхода, 200 P/R)
• E6A2-CS3C (альтернативный корпус)
• E6B2-CWZ6C (аналог с повышенной защитой)

Совместимые энкодеры других производителей

• Autonics E40S6-200-3-5
• Encoder Products 260-100-200-ND
• Baumer HOG 10-2000 (с аналогичным разрешением)
• Kubler 05.2400.1122.2000

Применение

• Промышленные станки (ЧПУ, токарные, фрезерные)
• Роботизированные системы и сервоприводы
• Упаковочное и текстильное оборудование
• Системы позиционирования и измерения скорости

Энкодер E6A2-CWZ5C 200P/R подходит для замены в большинстве систем, где требуется точная обратная связь по положению с надежным линейным выходом.
